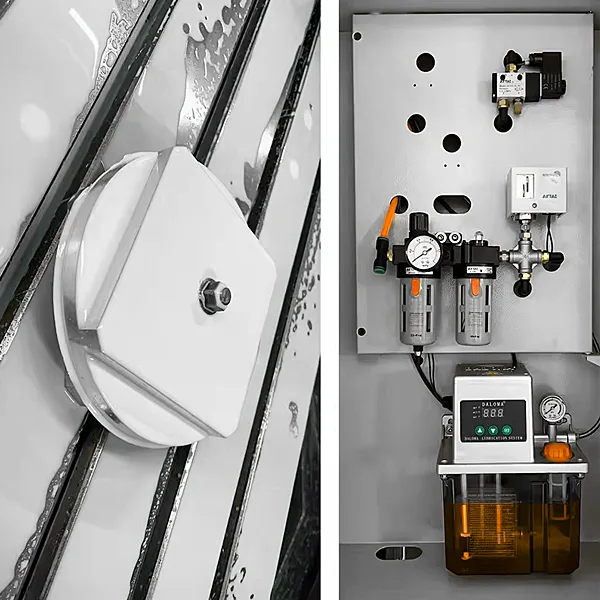

Вертикально обрабатывающий центр TS-VMC1370 ТопСтанки: фото 7

Вертикально обрабатывающий центр TS-VMC1370 ТопСтанки: фото 8

Вертикально обрабатывающий центр TS-VMC1370 ТопСтанки: фото 9

Вертикальные обрабатывающие центры с ЧПУ ТопСтанки

Вертикально обрабатывающий центр TS-VMC1370

Артикул: TS-VMC1370

Модификация

Цена по запросу

В наличии

Запросить КП

Позвонить

Цена и наличие уточняются в коммерческом предложении. Карточка для печати и PDF

Вьюгов Вячеслав Геннадьевич Руководитель отдела продаж +7-996-705-08-08

Закупка по тендеру или по ТЗ: пригласить в тендер.

Описание: Вертикально обрабатывающий центр TS-VMC1370 ТопСтанки

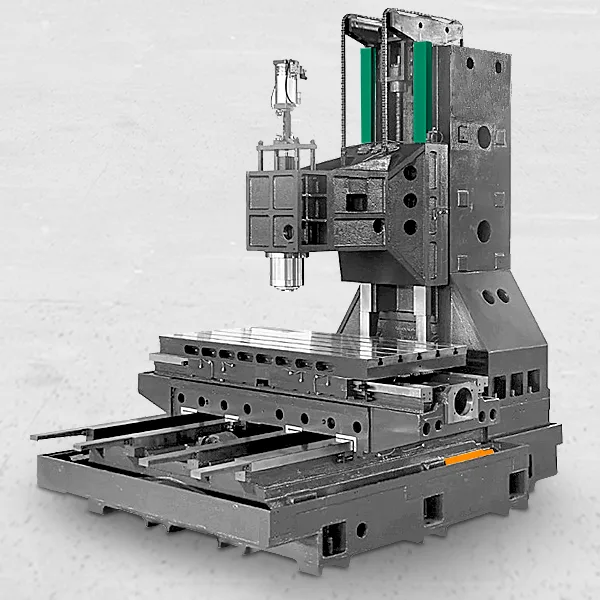

Вертикально обрабатывающий центр TS-VMC1370.

ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ	БРЕНД

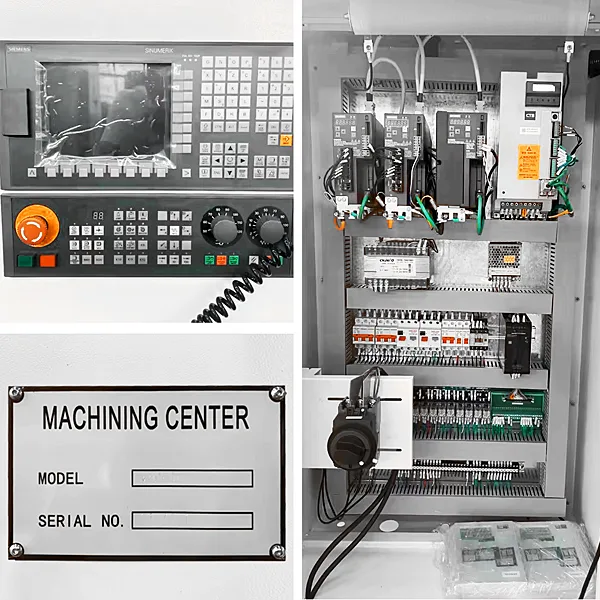

Система управления ЧПУ	FANUC (Япония)/GSK/SIEMENS
Подшипники шпинделя	NSK (Япония)

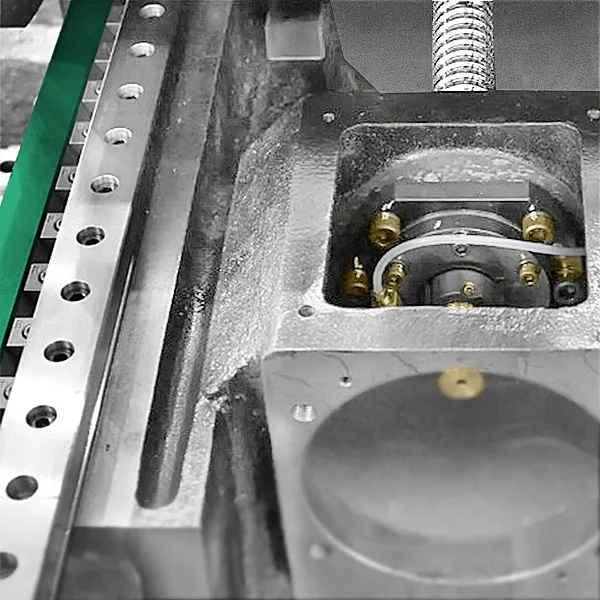

Линейные направляющие	HIWIN(Тайвань)

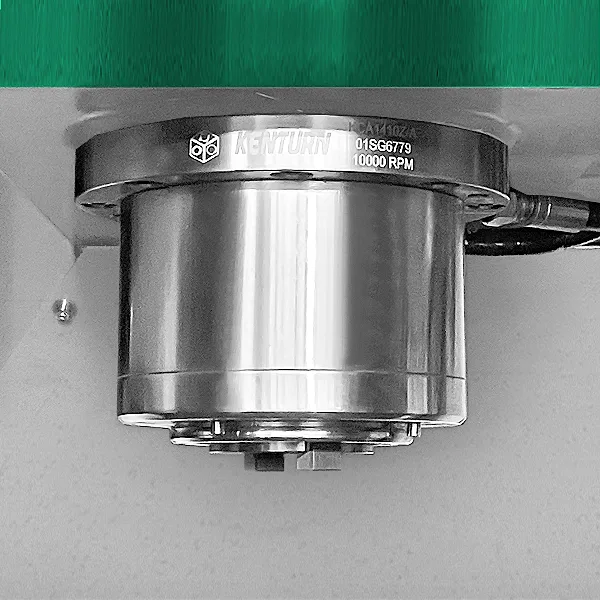

Шпиндель	KENTURN (Испания)

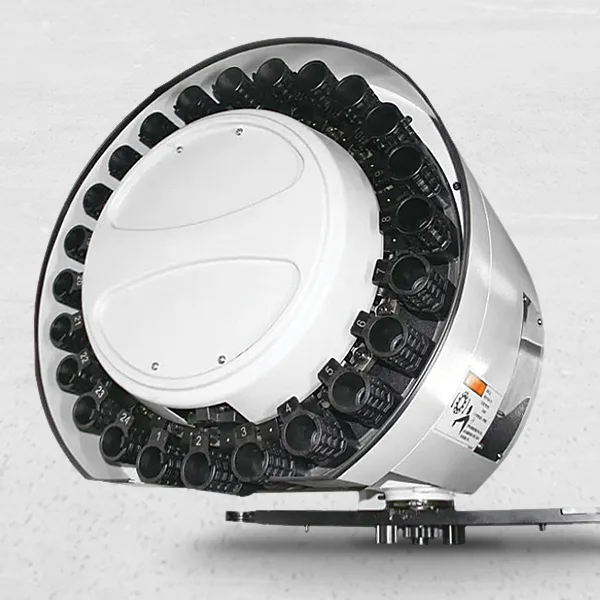

Магазин инструментов	OKADA (Тайвань)
Поворотные оси	OBR/TJR (Тайвань)

Цепной транспортер стружки

Шнековый транспортер стружки

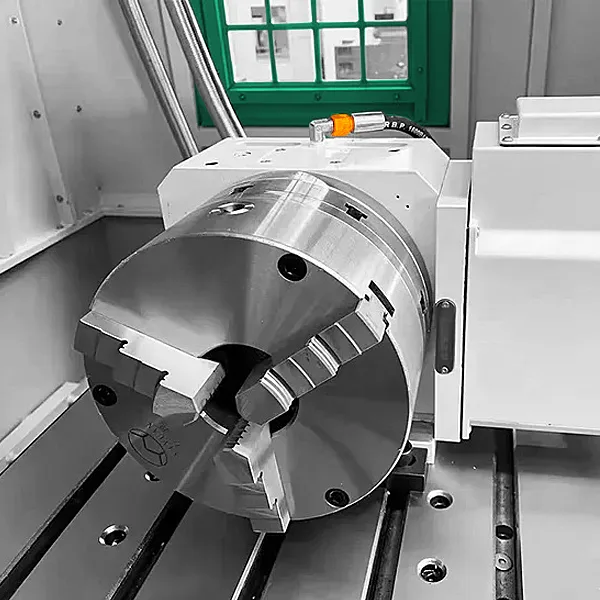

4-ая ось: поворотный стол TAIWAN OBR-320 (Другой вариант -TJR) + гидро - задняя бабка, (подходит для ЧПУ FANUC)

Щуп для измерения детали - RENISHAW OMP60

Щуп для измерения инструмента - RENISHAW TS27R

Частота вращения шпинделя 12000 об/мин (прямой шпиндель, включая охлаждение в масле)

Сож через шпиндель 24бар

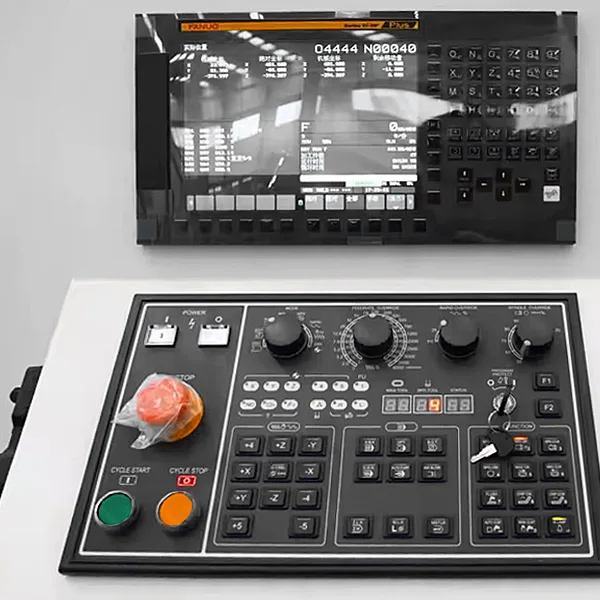

Система с ЧПУ FANUC 0i MF PLUS 3 пакет

Система с ЧПУ FANUC 0i MF PLUS 1 пакет привода α

Частота вращения шпинделя 15000 об/мин (прямая передача)

5-ая ось: поворотный стол TAIWAN TJR-320 (подходит FANUC// 4+1)

Характеристики
Размер стола	1400×700 мм
Размер шпинделя / хвостовик инструмента	BT50
Параметры АТС	24 позиции
Грузоподъемность, кг	1000
Модель станка	TS-VMC1370
Перемещение по сои X, мм	1300
Перемещение по сои Y, мм	700
Перемещение по сои Z, мм	700
Расстояние от конца шпинделя до рабочего стола, мм	110–810
Расстояние от центра шпинделя до направляющей поверхности колонны, мм	750
Параметры рабочего стола
Т-пазы размеры	5×18×130 мм
Параметры шпинделя
Размер шпинделя/хвостовик инструмента	BT50
Диапазон скорости вращения шпинделя	6000 об/мин
Способ соединения шпинделя	Ременная передача
Выходная мощность шпинделя	(Сервопривод) 11/15kW
Параметры подач
Скорость подачи по осям X/Y/Z	2～10 000 мм/мин
Скорость ускоренного перемещения	X/Y/Z: 24/24/24 мм/мин

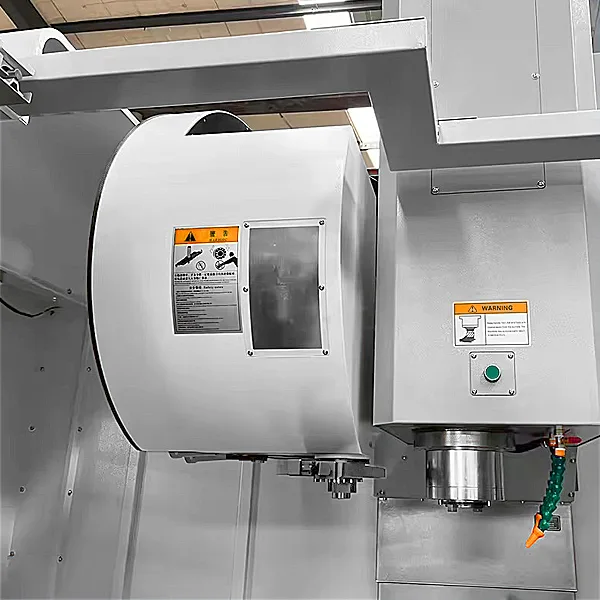

Пареметры ATC ( Магазин инструментов)
Емкость инструментального магазина	24 позиции
Максимальные параметры: длина/диаметр /вес	300мм/ Ф80 (Ф150мм)/ 8кг
Точность позиционирования, мм	0,005 / 300
Точность повторного позиционирования, мм	0,003 / 300
Габаритные размеры (Д × Ш × В), мм	3700 × 2750 × 2800
Масса, кг	8600
