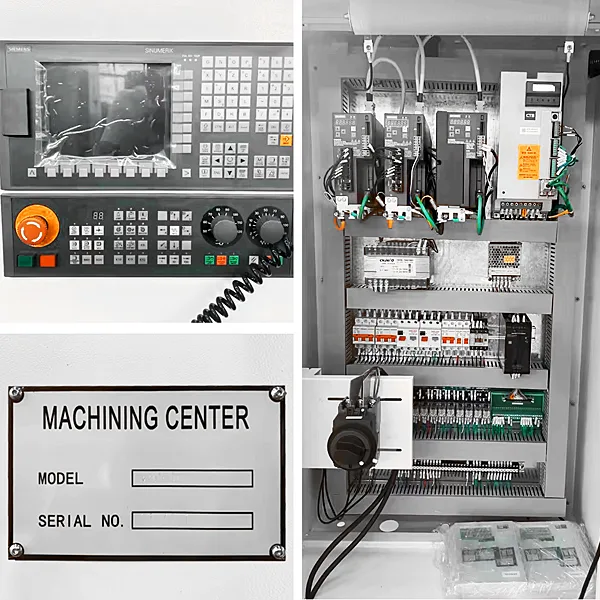

Вертикально обрабатывающий центр TS-VMC1050 ТопСтанки: фото 4

Вертикально обрабатывающий центр TS-VMC1050 ТопСтанки: фото 5

Вертикально обрабатывающий центр TS-VMC1050 ТопСтанки: фото 6

Вертикально обрабатывающий центр TS-VMC1050 ТопСтанки: фото 7

Вертикально обрабатывающий центр TS-VMC1050 ТопСтанки: фото 8

Вертикально обрабатывающий центр TS-VMC1050 ТопСтанки: фото 9

Вертикальные обрабатывающие центры с ЧПУ ТопСтанки

Вертикально обрабатывающий центр TS-VMC1050

Артикул: TS-VMC1050

Модификация

Цена по запросу

В наличии

Запросить КП

Позвонить

Цена и наличие уточняются в коммерческом предложении. Карточка для печати и PDF

Вьюгов Вячеслав Геннадьевич Руководитель отдела продаж +7-996-705-08-08

Закупка по тендеру или по ТЗ: пригласить в тендер.

Описание: Вертикально обрабатывающий центр TS-VMC1050 ТопСтанки

Вертикально обрабатывающий центр TS-VMC1050.

ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ	БРЕНД
Система управления ЧПУ	FANUC (Япония)/GSK/SIEMENS
Подшипники шпинделя	NSK (Япония)

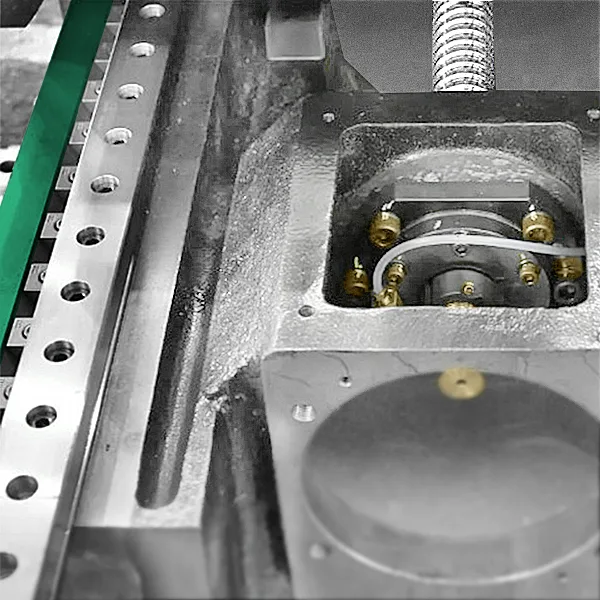

Линейные направляющие	HIWIN(Тайвань)

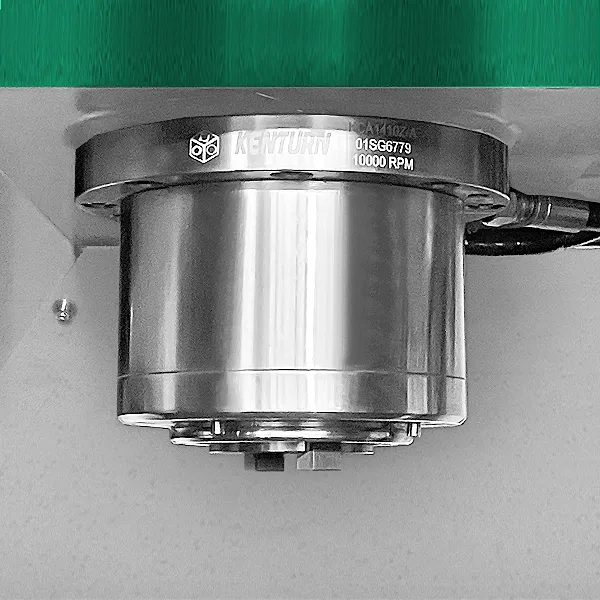

Шпиндель	KENTURN (Испания)

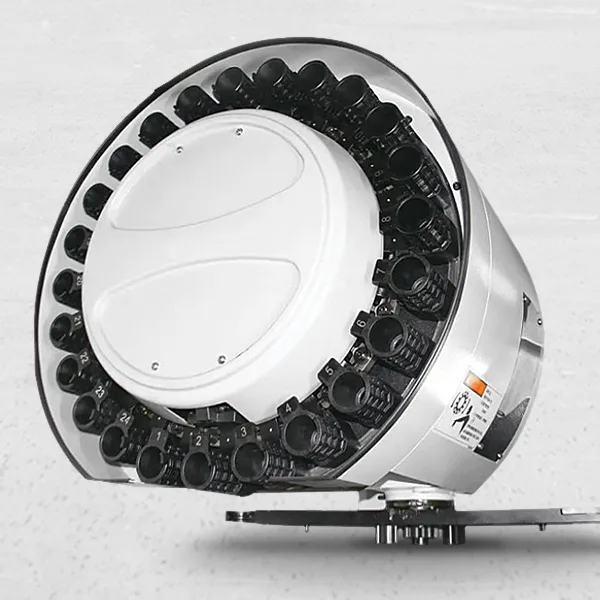

Магазин инструментов	OKADA (Тайвань)
Поворотные оси	OBR/TJR (Тайвань)

Цепной транспортер стружки

Шнековый транспортер стружки

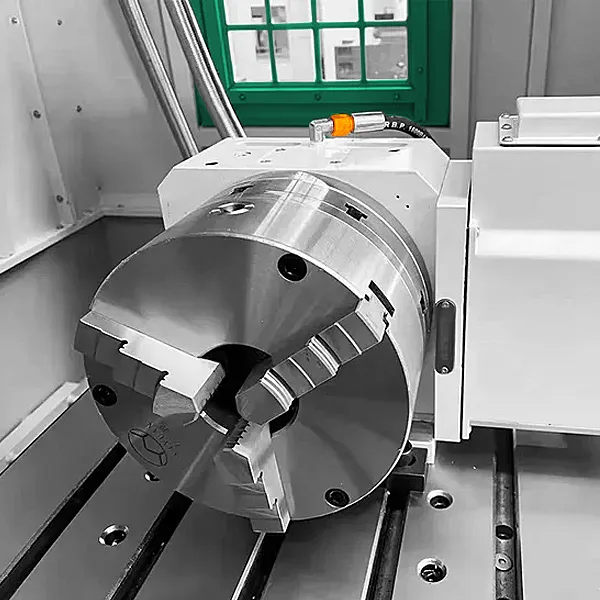

4-ая ось: поворотный стол TAIWAN OBR-320 (Другой вариант -TJR) + гидро - задняя бабка, (подходит для ЧПУ FANUC)

Щуп для измерения детали - RENISHAW OMP60

Щуп для измерения инструмента - RENISHAW TS27R

Частота вращения шпинделя 12000 об/мин (прямой шпиндель, включая охлаждение в масле)

Сож через шпиндель 30бар

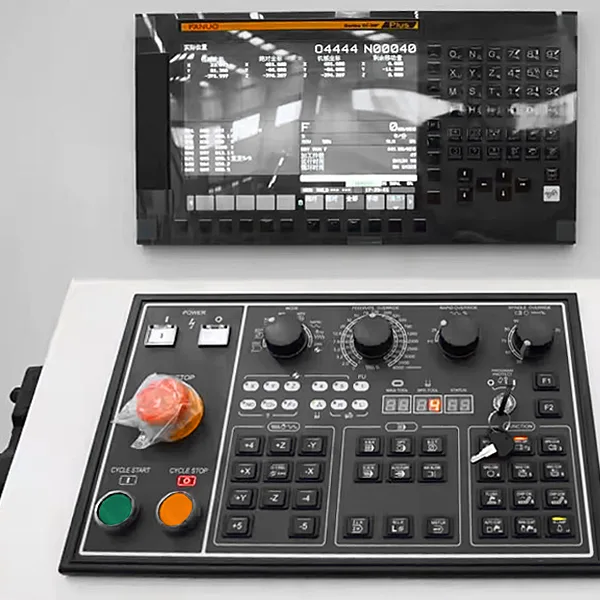

Система с ЧПУ FANUC 0i MF PLUS 3 пакет

Система с ЧПУ FANUC 0i MF PLUS 1 пакет привода α

Частота вращения шпинделя 15000 об/мин (прямая передача)

5-ая ось: поворотный стол TAIWAN TJR-170 (подходит FANUC// 4+1)

Характеристики
Размер стола	1000×550 мм
Размер шпинделя / хвостовик инструмента	BT40-150
Параметры АТС	24 позиции
Грузоподъемность, кг	550
Модель станка	TS-VMC1 05 0
Перемещение по сои X, мм	1000
Перемещение по сои Y, мм	550
Перемещение по сои Z, мм	550
Расстояние от конца шпинделя до рабочего стола, мм	120–670
Расстояние от центра шпинделя до направляющей поверхности колонны, мм	613
Параметры рабочего стола
Т-пазы размеры	5×18×85 мм
Параметры шпинделя
Размер шпинделя/хвостовик инструмента	BT40-150
Диапазон скорости вращения шпинделя	10000 об/мин
Способ соединения шпинделя	Ременная передача
Выходная мощность шпинделя	(Сервопривод) 7,5/15kW
Параметры подач
Скорость подачи по осям X/Y/Z	2～10 000 мм/мин
Скорость ускоренного перемещения	X/Y/Z: 48/48/48 мм/мин
Пареметры ATC ( Магазин инструментов)
Емкость инструментального магазина	24 позиции
Максимальные параметры: длина/диаметр /вес	300мм/ Ф80мм/ 8кг
Точность позиционирования, мм	0,008 / 300
Точность повторного позиционирования, мм	0,005 / 300
Габаритные размеры (Д × Ш × В), мм	2400 × 2050 × 2250
Масса, кг	5200
