Сверлильно-присадочные станки без ЧПУ WoodTec
Станок сверлильно-присадочный WoodTec TOP POINT D 21
Артикул: CN392
351 758 ₽
В наличииЦена и наличие уточняются в коммерческом предложении. Карточка для печати и PDF
Изотова Алина Николаевна
Менеджер отдела продаж оборудования и инструмента +7-902-140-86-69
Закупка по тендеру или по ТЗ: пригласить в тендер.
Количество шпинделей: 21 шт
Установленная мощность: 1,5 кВт
Вес: 350 кг
Назначение
Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.
Область применения
Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.

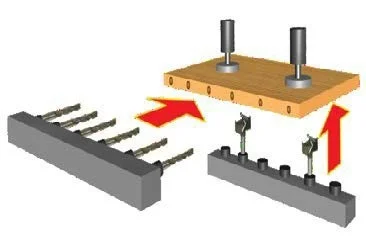

Схема обработки

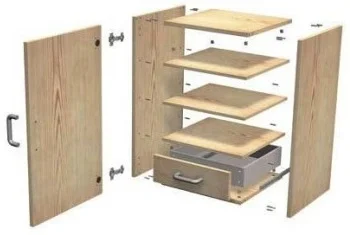

| Схема обработки изделия | Схема сборки готового изделия |
|
|
Конструктивные особенности
|

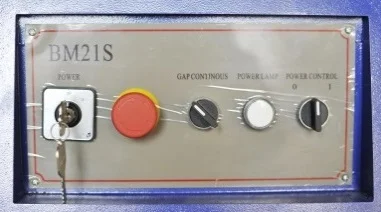

ПАНЕЛЬ УПРАВЛЕНИЯ Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора. |

|

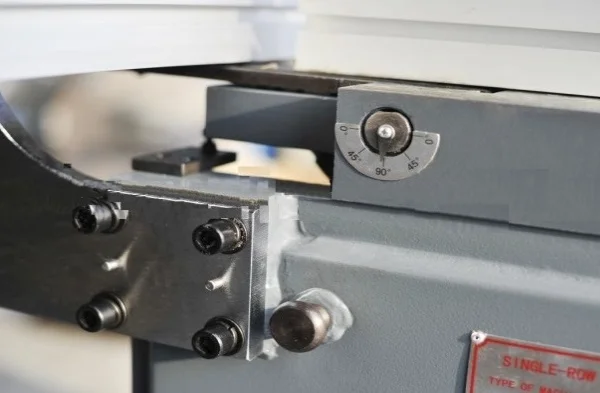

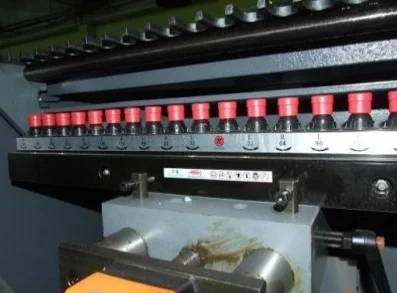

СВЕРЛИЛЬНАЯ ГРУППА Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов. |
|
БОКОВЫЕ УПОРЫ Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера |
|

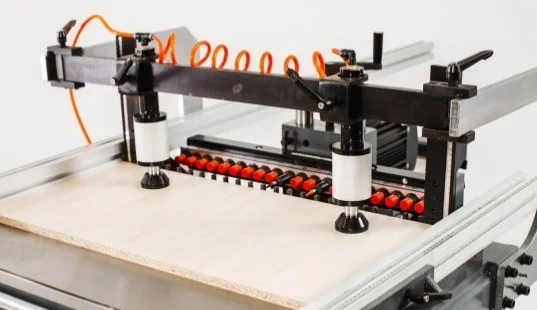

ПНЕВМОПРИЖИМЫ Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами |
|

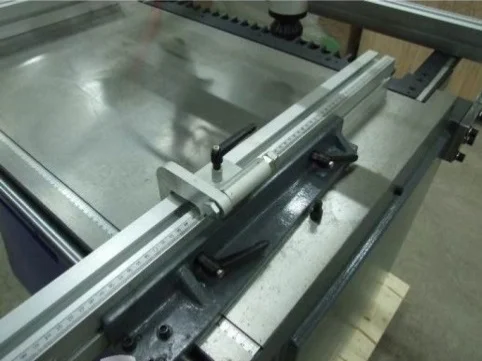

БАЗИРУЮЩИЕ ЛИНЕЙКИ В комплект поставки включена 1 профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок. |
|

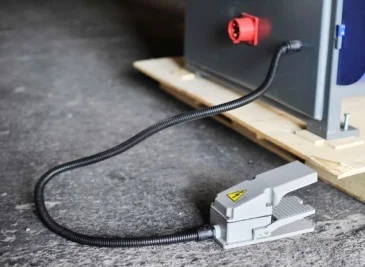

УПРАВЛЕНИЕ ЦИКЛОМ Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали. |
|

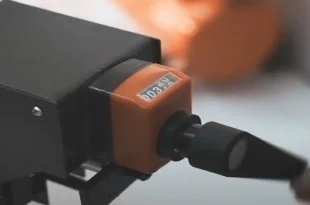

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора. |
|
БЛОК ПОДГОТОВКИ ВОЗДУХА
|
| Размеры рабочего стола, мм | 890 × 625 |
|---|---|
| Количество шпинделей, шт | 21 |
| Расстояние между шпинделями, мм | 32 |
| Расстояние между крайними шпинделями, мм | 640 |
| Обороты шпинделей, об/мин | 2800 |
| Угол наклона траверсы, ° | 0 - 90 |
| Требуемое давление воздуха, Бар | 6 |
| Мощность двигателя, кВт | 1,5 |
| Рабочая площадь для станка, мм | 3500 х 3500 |
| Длина, мм | 1060 |
| Ширина, мм | 1050 |
| Высота, мм | 1100 |
| Вес (без упаковки), кг | 200 |
| Вес (в упаковке), кг | 350 |
