Станок листогибочный гидравлический Stalex HBV-48A

Листогибочный станок Stalex HBV48A имеет гидравлический привод, с усилием 30 тонн, для работы с листовым металлом до 4мм на длине  1250мм.

Гидропривод станка позволяет регулировать высоту подъёма прижимной гибочной балки – для сокращения рабочего времени и удобства работы с заготовками с замкнутым контуром.

Станок оснащён многоручьевой 4ёх сторонней матрицей, что позволяет вместе с гидравлической станцией получать необходимые углы - меняя сторону матрицы и усилие гибки при работе с необходимой толщиной металла.

Простое управление станка, выносная педаль, задний упор - позволяют быстро и эффективно работать даже с максимально возможными заготовками.

Станок Stalex HBV48 имеет прочные колёса – в случае необходимости и без особых усилий станок можно передвигать по цеху.

• Станок оснащен гидростанцией;
• Простой в управлении;
• Надежная конструкция;
• Возможность смены рабочего инструмента;
• Откидная верхняя балка для удобства снятия заготовок сложной геометрии.
• Прижим осуществляется с помощью гидравлической системы;
• Регулируемая высота подъема.

Основные функциональные характеристики и свойства

1. Гидравлический листогибочный станок прост в эксплуатации, и его без труда можно переместить на любое рабочее место.

2. Высокоэффективный при загибе металлического листа, обеспечивает точность изгиба.

3. После того, как процесс загиба заготовки завершен, ее можно снять, открепив балку. Верхнюю прижимную балку можно откинуть для удобства снятия заготовок сложной геометрии.

4. Примечание: В соответствии с различными толщиной, формой и размером загиба следует выбирать различные штампы для гибки V-образных деталей (Прокрутите гибочные штампы и выберите один из V-образных штампов для загиба).

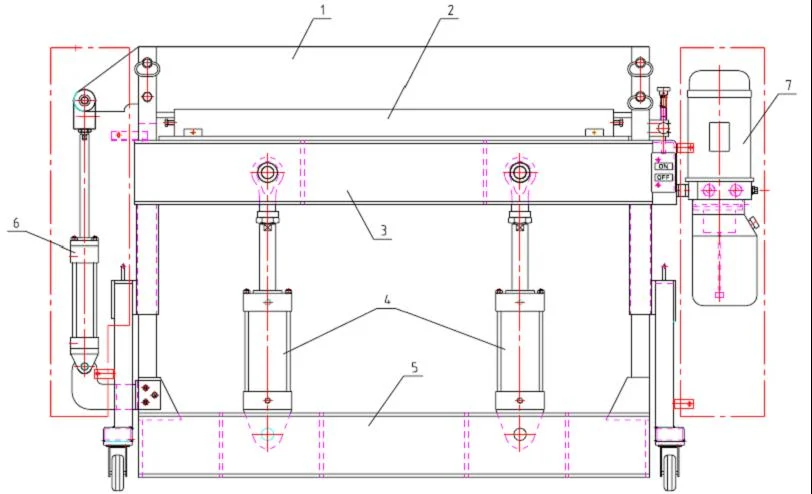

Главные детали станка

1. Прижимная балка

2. Нижний гибочный штамп

3. Фиксированная стойка

4. Гидравлический цилиндр для загиба

5. Подвижная стойка

6. Гидравлический цилиндр для поворота

7. Гидроэнергетическая система

8. Задний упор

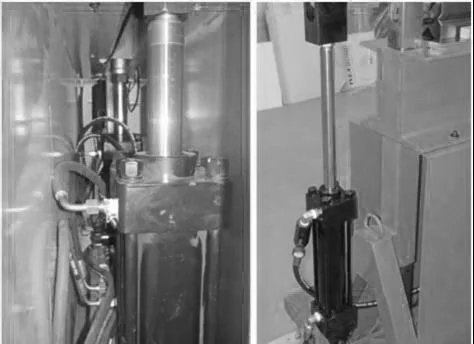

Гидроцилиндры на гибку изделий и для режима быстрого поднятия пуансона

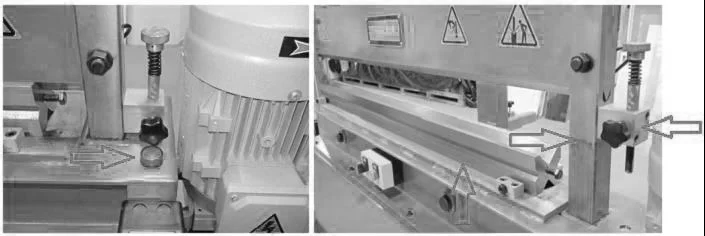

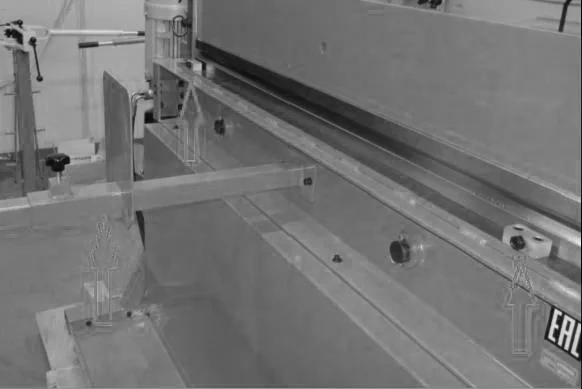

Съёмный упор для заготовки и фиксаторы крепления матрицы

 Сигнальный датчик, концевик ограничения гибки, направляющая, 4ёх ручьевая матрица

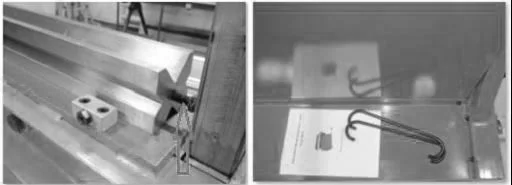

Крюки для смены ручья матрицы, монтажный болт подъёма матрицы для выбора ручья матрицы.

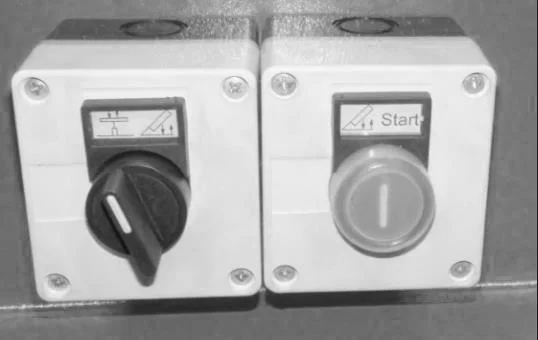

Переключатель режимов (гибка изделий и режим быстрого поднятия пуансона), включение режима быстрого поднятия пуансона.

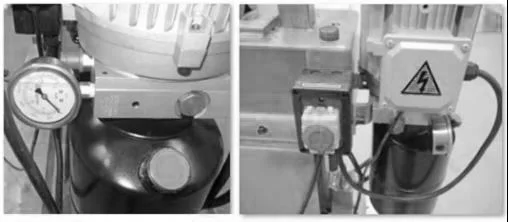

Трёхфазный двигатель, масляный бак, манометр, кнопка запуска станка.
