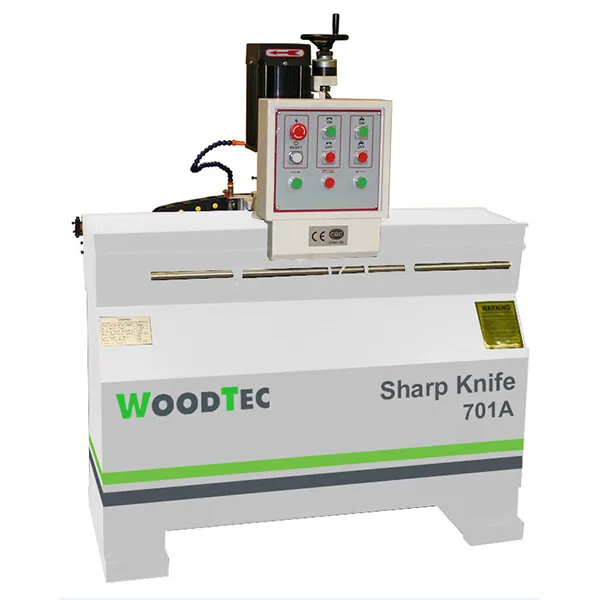

Станок для заточки плоских ножей WoodTec Sharp Knife 701A
Артикул: CN375
212 739 ₽
В наличииЦена и наличие уточняются в коммерческом предложении. Карточка для печати и PDF
Изотова Алина Николаевна
Менеджер отдела продаж оборудования и инструмента +7-902-140-86-69
Закупка по тендеру или по ТЗ: пригласить в тендер.
Назначение
Станок предназначен для заточки строгальных ножей по задней грани. Также станок затачивает дробильные, рубильные, гильотинные ножи и ножи для бумагорезательных машин.
Область применения
Станок рекомендуется для производств, которые используют ножи длиной от 60 до 700 мм:
- деревообработка (столярные, домостроительные, лесопильные и мебельные производства)
- брикетирование древесной стружки, изготовление пеллет
- форматная резка бумаги (типографии и рекламные агентства и т.п.)
- утилизация древесных и прочих отходов (пластмассы, стекла и т.п.)
- сервисные центры по заточке дереворежущего инструмента.
Конструктивные особенности
|
НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует точность заточки инструмента.
Благодаря высокой массе станка не требуется фундамент для его установки. Виброустойчивость станка достигается за счет его жесткости и массы (250 кг) |
|
|
КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ ПЕРЕМЕЩАЕТСЯ В АВТОМАТИЧЕСКОМ РЕЖИМЕ За счет электропривода и передачи шестерня-зубчатая рейка.
Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора. |
|
|
ХОД ЗАТОЧНОГО УЗЛА РЕГУЛИРУЕТСЯ ПРИ ПОМОЩИ ФИКСАТОРОВ И ДАТЧИКОВ ДВИЖЕНИЯ Это значительно экономит время заточки и увеличивает производительность станка. Максимальный ход каретки 750 мм.. |
|
|
НАПРАВЛЯЮЩИЕ ИЗ ВЫСОКОПРОЧНОЙ СТАЛИ Данный тип направляющих обеспечивает плавность перемещения каретки заточного узла, а благодаря применяемым линейным подшипникам гарантируется точность и минимальное отклонение от прямолинейности. |
|
|
СТУПЕНЧАТЫЕ УПОРЫ И ПРИЖИМЫ Ступенчатые упоры позволяют устанавливать на плиту пакет ножей (1 – 4 шт.) длиной до 700 мм и толщиной до 15 мм и затачивать за одну установку без переналадки станка. Конструкция плиты также предусматривает установку нескольких ножей по длине. Суммарная длина ножей не должна превышать длину плиты. |
|
|
ВОЗМОЖНОСТЬ УСТАНОВИТЬ ШИРОКИЕ ДРОБИЛЬНЫЕ И РУБИЛЬНЫЙ НОЖИ Максимальная ширина ножа 150 мм (при толщине ножа 12-15 мм), при этом затачиваемые ножи должны иметь симметричные отверстия, расположенные на уровне 55-60 мм от затачиваемой кромки. |
|
|
УГОЛ НОЖЕЙ ПО ГРАДУИРОВАННОЙ ШКАЛЕ 0 - 90 ГРАДУСОВ Поворот электромагнитной плиты осуществляется при помощи рукоятки – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка. |
|
|
РЕГУЛИРОВКА ВЕЛИЧИНЫ ОПУСКАНИЯ ЗАТОЧНОГО КРУГА Подъем и опускание заточного круга осуществляется по цифровой шкале при помощи маховика и передачи винт-гайка.
Минимальная величина съема 0,01 мм. |
|
|
РЕГУЛИРОВКА СКОРОСТИ ДВИЖЕНИЯ КАРЕТКИ С ЗАТОЧНЫМ УЗЛОМ Регулятор скорости движения каретки позволяет подбирать режим заточки ножей из различных материалов и с различной твердостью HRC. |
|
|
ЭЛЕКТРОШКАФ В ВИДЕ ОТДЕЛЬНОГО БЛОКА Удобный доступ к электрошкафу позволяет беспрепятственно и с минимальными затратами времени заменять его электрические компоненты (в случае выхода их из строя). Для обеспечения безопасности, электрошкаф оснащен закрывающейся на ключ дверью.
Данная система соответствует нормам безопасности CE. |
|
|
РЕГУЛИРУЕМАЯ ЭЛЕКТРОЛАМПА Позволяет подвести поток света непосредственно в зону заточки, что повышает качество заточенного инструмента. |
|
|
АБРАЗИВНЫЙ КРУГ Предназначен для заточки плоских строгальных ножей из инструментальной и быстрорежущей стали.
Количество кругов указывается при заказе. |
|
|
ПОДАЧА СОЖ В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
|
|
БАК ДЛЯ СОЖ ИЗ ИЗНОСОСТОЙКОЙ СТАЛИ Ёмкость бака около 15 л. |
| № | Наименование | Примечание |
| 1 | Sharp Knife 701A - станок для автоматической заточки плоских ножей | |
| 1.1 | Основание станка (станина) | |
| 1.2 | Механическая плита шириной 90 мм со шкалой, маховиков и фиксатором. Т-образный паз | Регулировка угла 0 - 90° |
| 1.3 | Двигатель заточного круга | 1,5 кВт |
| 1.4 | Защитный кожух для заточного круга | |
| 1.5 | Осветительная лампа | |
| 1.6 | Система подачи охлаждающей жидкости | |
| 1.7 | Резервуар для СОЖ | 15 л |
| 1.8 | Керамический (абразивный) шлифовальный круг чашечный | Ø 150 х 32 мм |
| 1.9 | Ключ для смены шлифовального круга | |
| 2 | Дополнительные приспособления - опции | |
| 2.1 | Круг алмазный шлифовальный чашечный | Ø 125 х 32 х 10 х 3 мм |
| 2.2 | Круг эльборовый шлифовальный чашечный | Ø 125 х 32 х 10 х 3 мм |
| 2.3 | СОЖ "Ecocool Soluble 20" | 20 л |
| 3 | Упаковка | в стоимость станка не включена |
| 3.1 | Деревянный ящик |
|
АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ КРУГИ ДЛЯ ЗАТОЧКИ ДРОБИЛЬНЫХ И СТРОГАЛЬНЫХ НОЖЕЙ Алмазные и эльборовые круги применяются для заточки и доводки ножей с твердосплавными напайками и из быстрорежущей стали по предней и задней граням.
Количество и тип кругов указываются при заказе. |
|
|
КОНЦЕНТРАТ СОЖ В КАНИСТРАХ ЁМКОСТЬЮ 20 Л При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки. |
| Длина строгальных ножей, мм | 60 - 700 |
|---|---|
| Ширина строгальных ножей (при заточке по 2 - 4 ножа) , мм | 15 - 45 |
| Толщина строгальных ножей, мм | 3 - 15 |
| Угол заточки ножей (одновременно 4 ножа), ° | 39 |
| Угол поворота заточного стола (плиты), ° | 0 - 90 |
| Размеры шлифовального круга, мм | 125 х 32 х 50 |
| Частота вращения шлифовального круга, об/мин | 2840 |
| Напряжение питающей сети, В | 380 |
| Мощность двигателя, кВт | 1,5 |
| Длина, мм | 680 |
| Ширина, мм | 1130 |
| Высота, мм | 1250 |
| Масса, кг | 250 |
