Лазерный труборез Оптоволоконный лазерный станок для металлических труб и профилей MetalTec TS62, арт. CN764

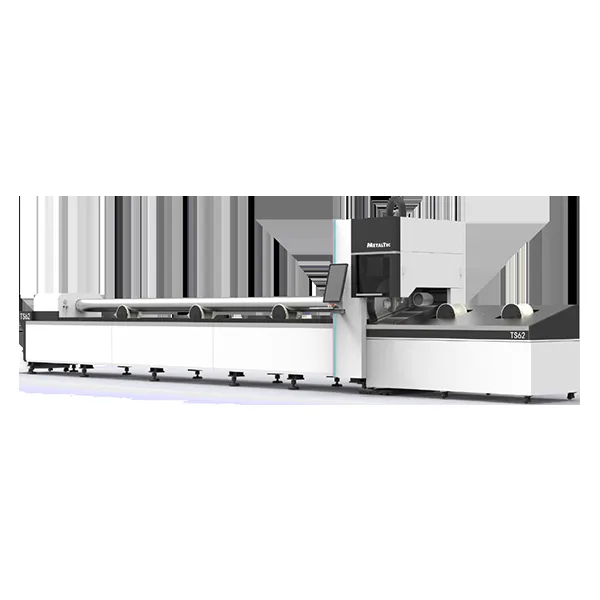

Лазерный труборез Оптоволоконный лазерный станок для металлических труб и профилей MetalTec TS62, арт. CN764: фото 2

Лазерные труборезы MetalTec

Лазерный труборез Оптоволоконный лазерный станок для металлических труб и профилей MetalTec TS62

Артикул: CN764

10 157 659 ₽

В наличии
Запросить КП
Позвонить

Цена и наличие уточняются в коммерческом предложении. Карточка для печати и PDF

Изотова Алина Николаевна Менеджер отдела продаж оборудования и инструмента +7-902-140-86-69

Закупка по тендеру или по ТЗ: пригласить в тендер.

Назначение

Лазерный станок MetalTec ТS62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

Виды обрабатываемых материалов

Металлические трубы и профили любой формы.

Сферы приминения с танков

Металлообработка, строительство, машиностроение и т.д.

Примеры получаемых изделий

Конструктивные особенности

Лазерный труборез Оптоволоконный лазерный станок для металлических труб и профилей MetalTec TS62: иллюстрация 1

ЦЕЛЬНОСВАРНАЯ СТАНИНА

При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

Лазерный труборез Оптоволоконный лазерный станок для металлических труб и профилей MetalTec TS62: иллюстрация 2 ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ
НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC)
Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру.

АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН
Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.
Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье.
Лазерный труборез Оптоволоконный лазерный станок для металлических труб и профилей MetalTec TS62: иллюстрация 3 ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS»
Мощность 1000 - 4000 Вт
Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанные лидеры в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)
Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ)
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)
Преимущества планетарного редуктора SHIMPO:
  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция - вдвое компактней и легче редукторов других видов;
  • Не требуют обслуживания в процессе эксплуатации
СТОЙКА УПРАВЛЕНИЯ
Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ЧИЛЛЕР HANLI H-1000
Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

  		ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S»
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf
АСПИРАЦИОННАЯ УСТАНОВКА
Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

Режущая головка raytools bm109 (с функцией автофокусировки)

Лазерный труборез Оптоволоконный лазерный станок для металлических труб и профилей MetalTec TS62: иллюстрация 4

Лазерная оптическая головка Raytools

C автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

Оптимальная конструкция с водяным охлаждением позволяет лазерной головке работать непрерывно и стабильно в течение длительного времени при высокой мощности лазера.

Установочные габариты

№ Наименование Кол-во, шт. Примечание
1 Оптоволоконный лазер MetalTec TH62 (механическая часть) 1 шт.
2 Источник 1 шт. RAYCUS
3 Серводвигатели 4 шт. YASKAWA
4 Стойка управления с ЖК-дисплеем и ПК 1 компл. FSCUT 3000S
5 Поддерживающее устройство 1 шт.
6 Режущая голова  1 шт. Raytools (Автофокусировка)
7 Чиллер 1 шт. HAN LI
8 Беспроводной пульт управления  1 шт.
9 Автоматическая система смазки 1 шт.
10 ЗИП 1 компл.
11 Аспирационная установка 1 шт.
Характеристики
МодельTS62
Длина труб (максимальная), мм6000
Наружный диаметр трубы (мин-макс), мм20 - 220
Ход по Х, мм250
Ход по Y, мм650
Ход по Z, мм300
Тип лазераОптоволоконный лазер
Режущая головаRaytools (Автофокусировка)
Производитель лазераRaycus
Мощность лазера, Вт1000–4000
Длина волны лазера, нм1070 (+/- 10)
Срок работы лазера, ч100 000
Вид охлажденияЧиллер HAN LI
Направляющие по осям X, Y, ZЛинейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения)
Передача по осям X,YКосозубые передачи шестерня-рейка YYC (Тайвань)
Передача по оси ZВысокопрецизионная шарико-винтовая пара TBI
Двигатель по оси ХСерводвигатель YASKAWA (Япония) 0,85 кВт
Двигатель по оси YСерводвигатель YASKAWA (Япония) 3 кВт
Двигатель по оси W1Серводвигатель YASKAWA (Япония) 3 кВт
Двигатель по оси W2Серводвигатель YASKAWA (Япония) 1,8 кВт
Двигатель по оси ZСерводвигатель YASKAWA (Япония) 0,4 кВт
РедукторNIDEC - SHIMPO (Япония)
Пневматические элементы (пневмовалы для подачи листа)SMC (Япония)
ЭлетрокомпонентыSCHNEIDER (Германия)
Датчик высотыАвтоматический
Система управленияCypcut
Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
СмазкаЦентрализованная система смазки
Максимальная скорость резки, м/мин30
Максимальная скорость холостого хода, м/мин80
Ускорение, гдо 0,8
Точность позиционирования, мм0,03
Точность повторного позиционирования, мм0,02
Минимальная ширина резки, мм0,12
Напряжение, В380
Частота тока, Гц50
Гарантия на лазерный источник2 года
Гарантия на станок (механическую часть)1 год
Длина, мм10 776
Ширина, мм2247
Высота, мм2353
Масса, кг3000

Значения-ссылки ведут к подборке моделей с таким же параметром.
