Обрабатывающий центр с ЧПУ WoodTec VPS 1330

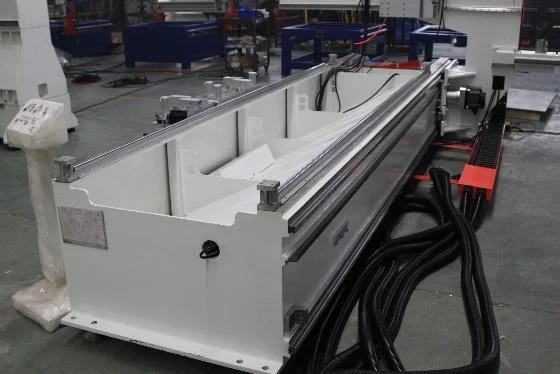

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка площадок под направляющие производится на металлообрабатывающих центрах с ЧПУ за один установ, что обеспечивает высокую геометрическую точность.

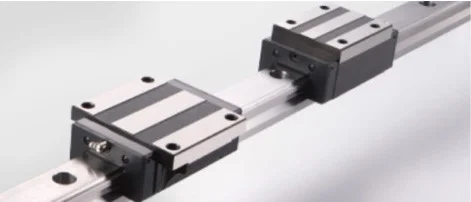

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ PMI

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены картриджами, обеспечивающими автоматическую смазку.

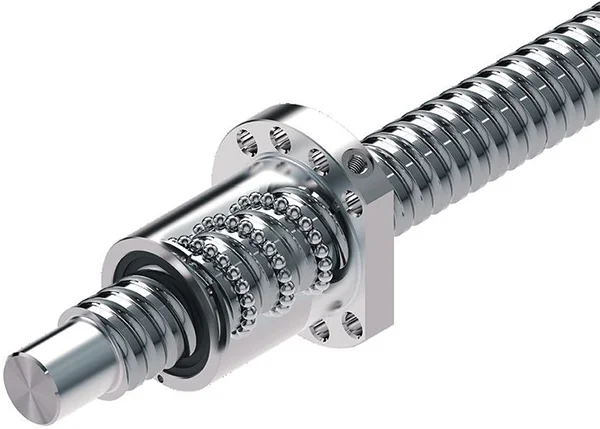

ВЫСОКОПРЕЦИЗИОННАЯ ШАРИКОВИНТОВАЯ ПАРА WMH HERION (ГЕРМАНИЯ)

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

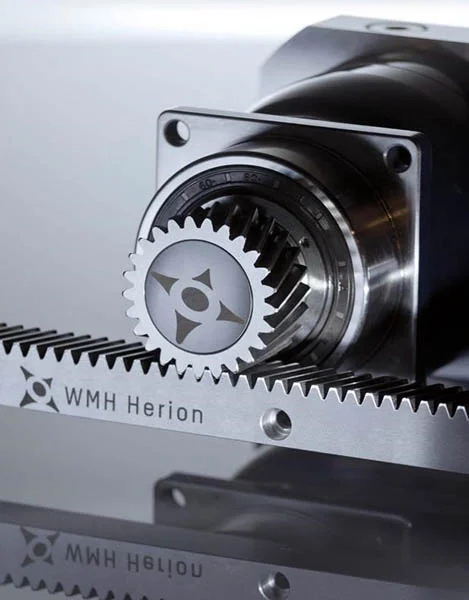

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У WMH HERION (ГЕРМАНИЯ)

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

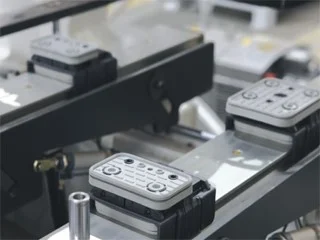

РАБОЧИЕ СТОЛЫ И ПОДУШКИ SCHMALZ (ГЕРМАНИЯ)

Вакуумные подушки - специальные присоски, применяющиеся в оборудовании для производства мебели. Под действием вакуума, они удерживают заготовку в заданной позиции независимо от интенсивности обработки. Профили на которые устанавливаются вакуумные подушки, сделанные из алюминия и имеют внутри камеры для вакуума с магнитными клапанами, что позволяет полностью избавиться от внешних шлангов.

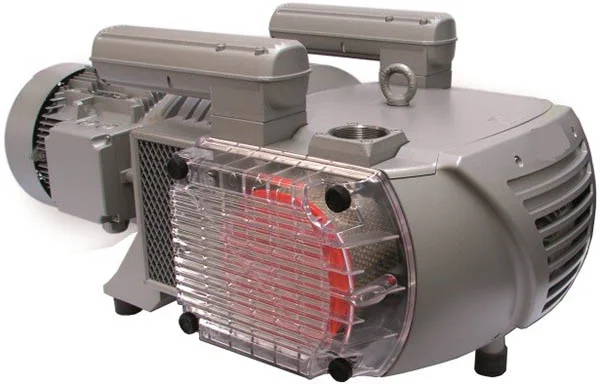

ВАКУУМНЫЙ НАСОС РОТОРНО-ПАЛСТИНЧАТОГО ТИПА

В комплекте со станком может поставляться современный вакуумный насос роторно-пластинчатого типа мощностью 7,5 кВт и производительностью 250 м3/час.

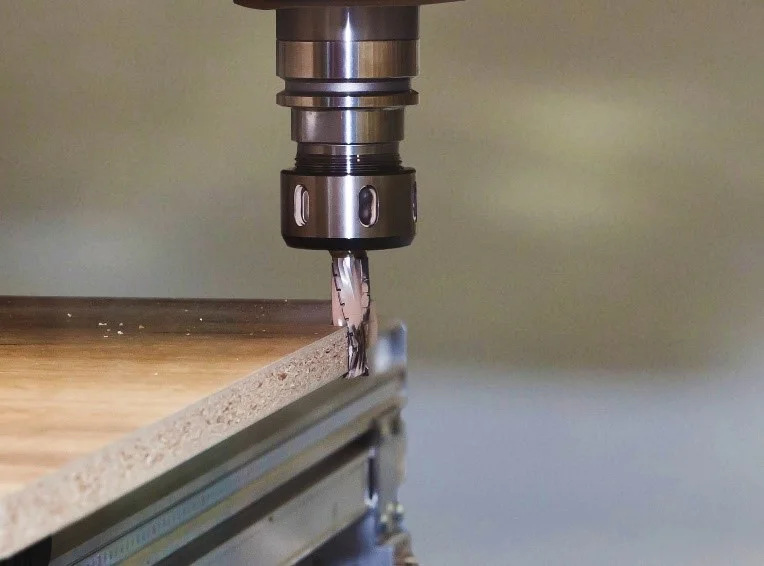

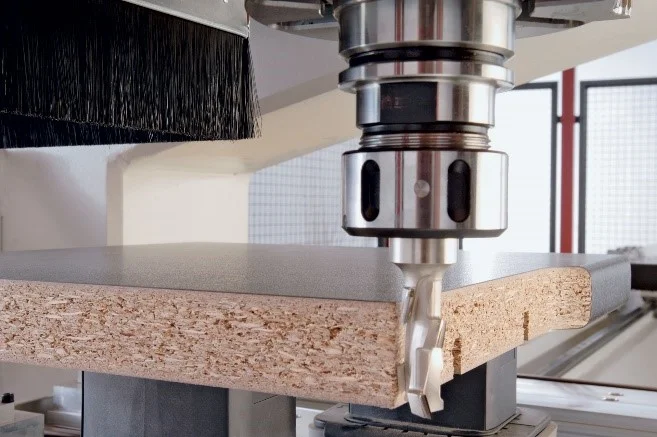

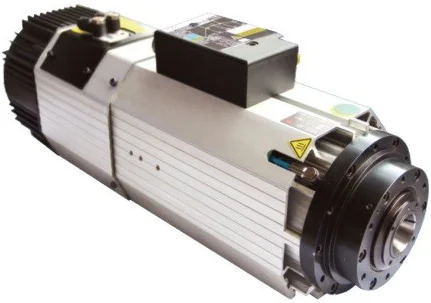

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ HSD (ИТАЛИЯ) 9 КВТ - 24 000 ОБ/МИН

Высокая частота вращения (24 000 об/мин) и оптимальная мощность дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Охлаждение двигателя принудительное от вентилятора, работающего независимо от режимов работы станка. Позволяет использовать его даже в условиях повышенных температур при работе на низких оборотах не опасаясь повреждений из-за перегрева. В шпинделе установлены необслуживаемые керамические подшипники, рассчитанные на работу в тяжелых условиях.

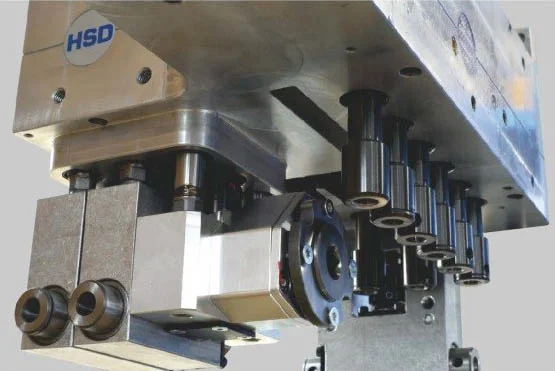

СВЕРЛИЛЬНО-ПРИСАДОЧНАЯ ГРУППА HSD (ИТАЛИЯ)

12 шпинделей для сверления;
Вертикальные шпинделя: 9 штук;
Горизонтальные шпинделя 3 штуки: направление X: 1X1, направление Y: 1;
Пазовальная пила 120 мм.

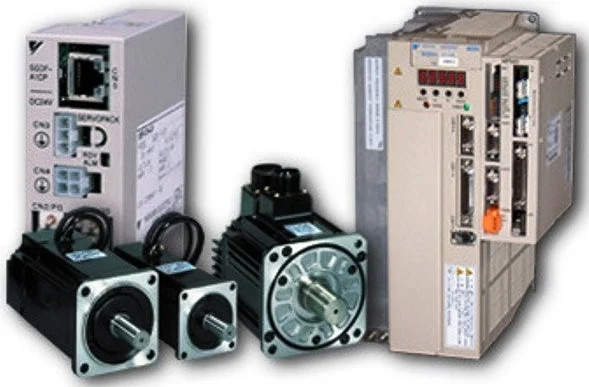

СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ)

На сегодня в мире эталоном качества и надежности в сервоприводах являются двигатели Yaskawa. Имеющими многоразрядный датчик положения и оперативной функцией автоматической подстройки. А 32-х разрядный RISC-процессор сервосистемы обеспечивает быстрое регулирование по скорости и по току, что делает невозможным практически накопление ошибок даже на самых высоких скоростях. Мы поставили именно их для перемещения по осям Y, X и Z в станок и теперь можем быть уверенны в скорости, точности и надежности.

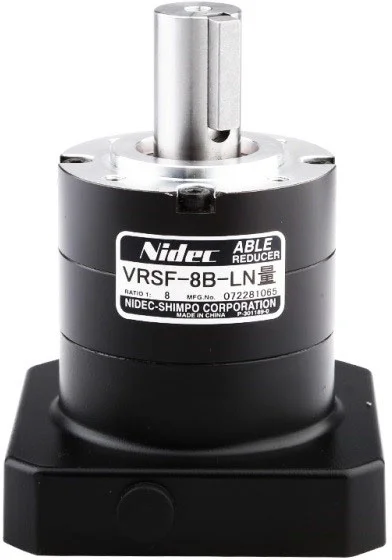

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ «SHIMPO-NIDEC» (ЯПОНИЯ) ПО ОСЯМ X, Y

Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы Shimpo позволили значительно улучшить показатели оборудования, а именно:

• Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
• Получить гораздо более высокий КПД;
• Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
• Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

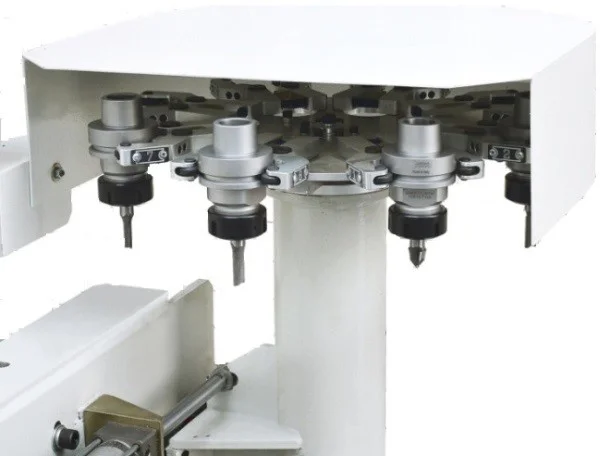

ИНСТРУМЕТАЛЬНЫЙ МАГАЗИН НА 8 ПОЗИЦИЙ

Инструментальный магазин карусельного типа устанавливается на консоли и позволяет осуществлять смену инструмента в кратчайшее время.

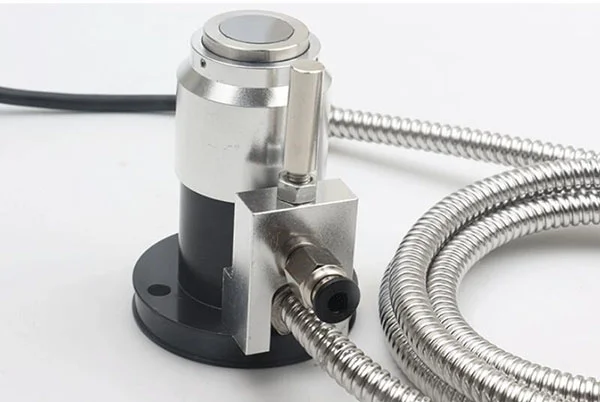

АВТОМАТИЧЕСКИЙ ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

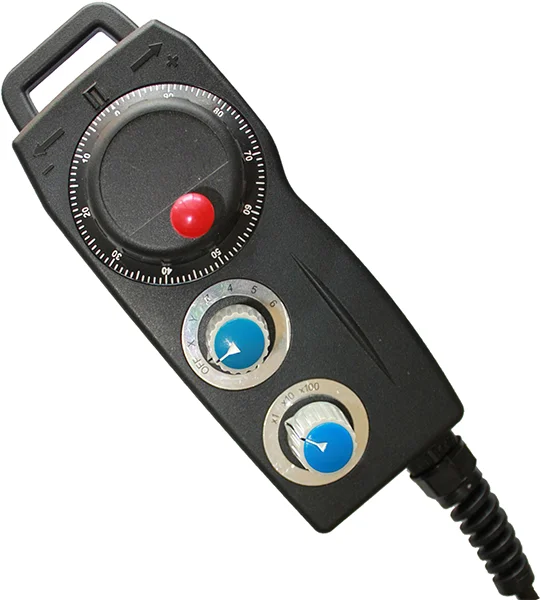

ПУЛЬТ УПРАВЛЕНИЯ

Удобное управление станком и точное позиционирование с помощью выносного пульта управления.

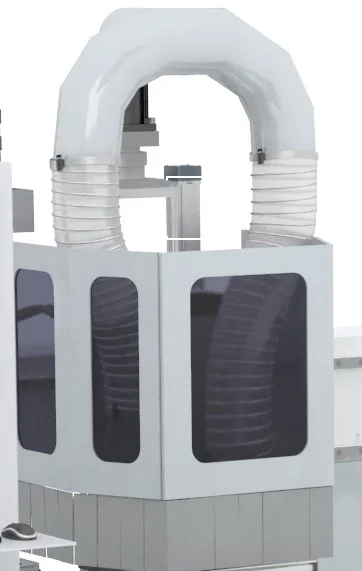

АСПИРАЦИОННЫЙ КОЖУХ

В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки.

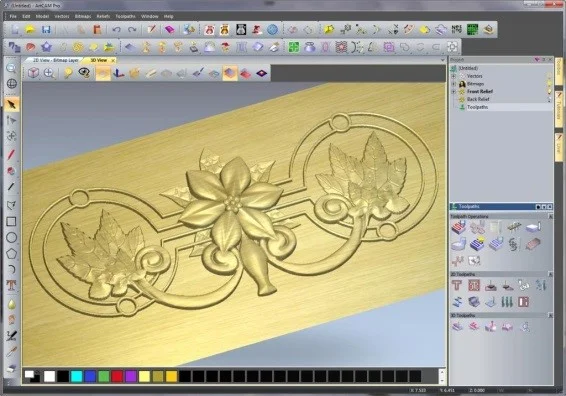

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ARTCAM»

С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

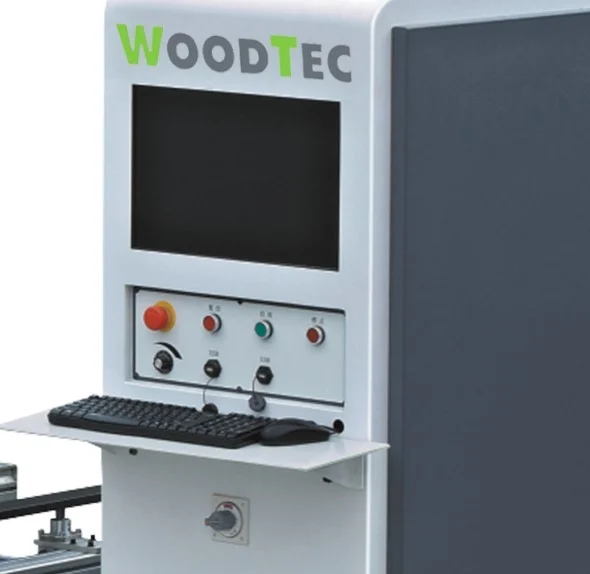

СИСТЕМА УПРАВЛЕНИЯ

Интеллектуальное промышленное компьютерное управление. Простая комбинация с разными типами станков; конструкция «все в одном» — не требуется дополнительное управляющее оборудование.
