MetalTec TURBO CTG-26 Четырехосевой заточной станок с ЧПУ

MetalTec-TURBO специально предназначен для заточки сверл, концевых фрез, метчиков, разверток (инструменты-расширители), зенковок, как HSS, так и твердосплавных. 4-х осевые заточные станки MetalTec-TURBO были разработаны для всех компаний, желающих затачивать режущие инструменты как для собственных целей так и для оказания сервисных услуг, простым и точным способом, и при приемлемой, достаточно низкой стоимости.

MetalTec-TURBO не требует квалифицированной рабочей силы или специальных знаний в области заточки. Через прецизионный электронный зонд MetalTec-TURBO автоматически позиционирует инструмент для заточки в соответствии с указаниями программного обеспечения для программирования: каждая отдельная программа инструмента может быть сохранена в специальной библиотеке, чтобы затем использоваться для другого цикла заточки.

Заточка профиля

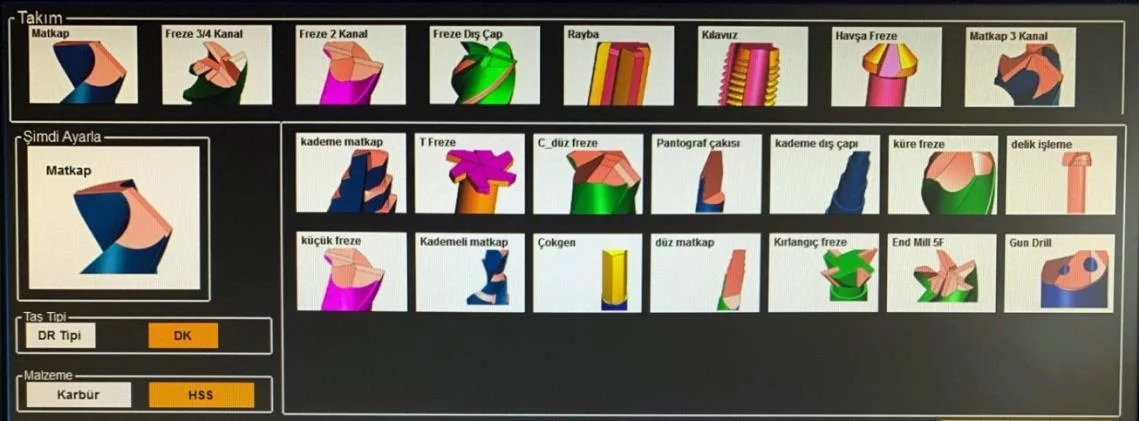

Программное обеспечение параметрического инструмента

Параметры заточки можно легко редактировать по геометрии инструмента. Все программные пакеты, отображаемые в главном меню MetalTec-TURBO, представлены ниже:

MetalTec-CNC

Технические особенности:

• Диаметр инструмента от 2 до 20 мм

• Максимальная и минимальная длина инструмента 35-250 мм

• Цикл заточки с использованием охлаждающего масла

• Мощность мотора заточного круга 1 HP

• Скорость мотора заточного круга от 3000 до 4500 об./мин.

• Шаговые двигатели с винтами и прецизионными направляющими

• Ход оси X 300 мм

• Ход оси Y 130 мм

• Ход оси C (-5 гр.) (-180 гр.)

• Блок шпинделя оси А

• Электронный зонд для обнаружения инструмента и автоматического позиционирования

• 17-дюймовый светодиодный экран ПК

• Дверца для погрузки / выгрузки инструмента с дверным замком

• Герметичный корпус кабины в соответствии со стандартами СЕ

• Внутренний свет

• Вес 350 кг

• Габаритные размеры 1000 x1000x1600 мм.

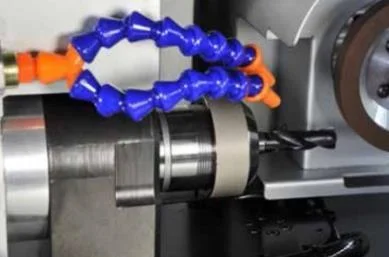

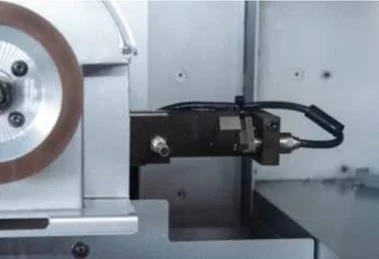

Шпиндельный узел заточного круга Блок держателя инструмента Блок измерительного зонда

Гарантийный период

На механические части: 1 год на производственные неполадки

На электрические и электронные части: 2 года на производственные неполадки.

Опции

-Алмазный шлифовальный круг для твердосплавных (карбидовых) инструментов

-Алмазный заточный круг для концевых фрез

-Алмазный заточный круг для твердосплавной (карбидовой) фрезерной резьбы

-Заточный круг CBN для HSS сверл

-Заточный круг CBN для концевых фрез HSS

-Алмазный заточный круг для HSS маршрутизаторов
