MetalTec 1530B (3000W) оптоволоконный лазерный станок для резки металла, арт. CN737

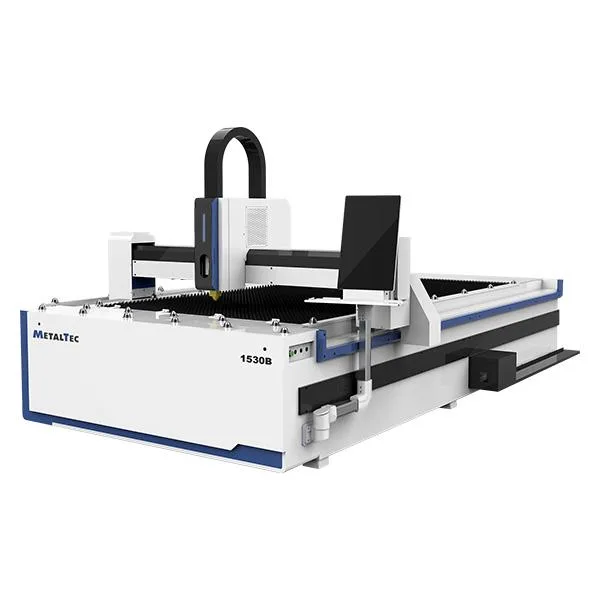

MetalTec 1530B (3000W) оптоволоконный лазерный станок для резки металла, арт. CN737: фото 2

Лазерные станки для резки листового металла MetalTec

MetalTec 1530B (3000W) оптоволоконный лазерный станок для резки металла

Артикул: CN737

Модификация

2 270 826 ₽

В наличии
Запросить КП
Позвонить

Цена и наличие уточняются в коммерческом предложении. Карточка для печати и PDF

Изотова Алина Николаевна Менеджер отдела продаж оборудования и инструмента +7-902-140-86-69

Закупка по тендеру или по ТЗ: пригласить в тендер.

Назначение

Оптоволоконный лазерный станок MetalTec 1530 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Область применения

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

Отличительные особенности

  • Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
  • Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
  • Высокое качество лазерного луча.
  • Простота и удобство наладки и настройки.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

   MetalTec 1530B (3000W) оптоволоконный лазерный станок для резки металла: иллюстрация 1   MetalTec 1530B (3000W) оптоволоконный лазерный станок для резки металла: иллюстрация 2

ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ МОЩНОСТИ ИСТОЧНИКА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ*:

Материал Толщина, мм Скорость резки, м/мин Рабочий газ Давление газа Тип сопла Высота фокуса
Углеродистая сталь 1 35 N2 10 1.5S 0
2 20 Air 10 2.0S 0
2 5,5 O2 1,6 1.0D 3
3 4 0,6 1.0D 4
4 3,5 0,6 1.0D 4
5 3,2 0,6 1.2D 4
6 2,7 0,6 1.2D 4
8 2,2 0,6 1.2D 4
10 1,5 0,6 1.2D 4
12 1 0,6 3.0D 4
14 0,9 0,6 3.0D 4
16 0,75 0,6 3.5D 4
18 0,65 0,6 4.0D 4
20 0,6 0,6 4.0D 4
22 0,55 0,6 4.0D 4
Нержавеющая сталь 1 45 N2 10 1.5S 0
2 24 12 2.0S 0
3 10 12 2.5S - 0,5
4 6,5 14 2.5S - 1,5
5 3,6 14 3.0S - 2,5
6 2,7 14 3.0S - 3
8 1,2 16 3.5S - 4,5
10 0,8 16 4.0S - 6
Алюминий 1 30 N2 12 1.5S 0
2 18   12 2.0S 0
3 8 14 2.0S - 1
4 6 14 2.5S - 2
5 3,2 16 3.0S - 3
6 2 16 3.0S - 3,5
8 0,9 16 3.5S - 4
Медь / Латунь 1 28 N2 12 1.5S 0
2 15 12 2.0S 0
3 6 14 2.5S - 1
4 3 14 3.0S - 2
5 2,2 14 3.0S - 2,5
6 1,3 16 3.0S - 3


*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)

Конструктивные особенности

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.




СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления.
Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

ЛАЗЕРНЫЙ ИСТОЧНИК

Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа.
Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.



ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000S (АВТОФОКУС)

Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
  • Лазерная головка с системой автоматической фокусировки.
  • Лазерная головка с системой преодоления препятствий SAFE 360.

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
  • Двигатели по осям XY – 0,75 кВт.
  • Двигатель по оси Z – 0,4 кВт.

ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC /SHIMPO (ЯПОНИЯ)
Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция - вдвое компактней и легче редукторов других видов.
Не требуют обслуживания в процессе эксплуатации.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ  Ru CUT V2 (SC2000 NESTING)


Локализация для российского рынка
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.

АСПИРАЦИОННАЯ УСТАНОВКА

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.



ПРОМЫШЛЕННЫЙ ЧИЛЛЕР

Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

УДАЛЕНИЕ ОТХОДОВ РЕЗКИ

Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.



ИГОЛЬЧАТЫЙ СТОЛ

Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ.
После выработки ресурса, ламели изготавливаются на станке.
№ Наименование Кол-во, шт. Примечание
1 Оптоволоконный лазер MetalTec 1530B - механическая часть 1 шт.
2 Лазерный источник 1 шт. MAXPHOTONICS
3 Серводвигатели 4 шт. LEADSHINE
4 Стойка управления с ЖК-дисплеем и ПК 1 компл. RUCUT V.2 (NESTING)
5 Система слежения за расстоянием до поверхности листа 1 шт. Датчик высоты
6 Лазерная режущая голова с автофокусом 1 шт. METALTEC CH3000S
7 Чиллер  1 шт. WAN XIN DA / HUA KU
8 Беспроводной пульт управления 1 шт.
9 Автоматическая система смазки 1 шт.
9 Беспроводной пульт управления 1 шт.
10 Система пылеудаления 1 шт.
11 Промышленный компьютер 1 шт.
Характеристики
Модель1530B
Рабочая зона (X x Y), мм1530 × 3050
Тип лазераОптоволоконный лазер
Режущая головаMETALTEC CH 3000 S
Производитель лазераMAXPHOTONICS
Мощность лазера, Вт3000
Длина волны лазера, мм1070
Срок работы лазера, чДо 100 000
Вид охлажденияЧиллер HUA KU (Китай)
Направляющие по осям X, Y, ZLAPPINGS (Тайвань) - 25 мм (квадратного сечения)
Передача по осям X, YДвухприводные зубчатаыe шестерня - рейка GARRETSON (Германия)
Передача по оси ZШарико-винтовая пара TBI (Тайвань)
Двигатели по осям X, Y, кВтСерводвигатель Leadshine 0,75 кВт (Тайвань)
Двигатель по оси Z, кВтСерводвигатель Leadshine 0,4 кВт (Тайвань)
Датчик высотыАвтоматический
Система управленияRU CUT V.2 (NESTING) - локализация для Российского рынка
Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
СмазкаЦентрализованная система смазки
Максимальная толщина резки, мм (Углеродистая сталь)20
Максимальная скорость резки, м/миндо 30
Максимальная скорость холостого хода, м/миндо 100
РедукторSHIMPO - NIDEC (Япония)
ЭлектрокомпонентыSCHNEIDER (Франция)
Точность позиционирования, мм0,03
Точность повторного позиционирования, мм0,02
Ускорение, гдо 1
Минимальная ширина резки, мм0,12
Напряжение, В380
Частота тока, Гц50
Гарантия на лазерный источник2 года
Гарантия на станок2 года
Длина, мм4400
Ширина, мм2200
Высота, мм1600
Масса, кг2300
