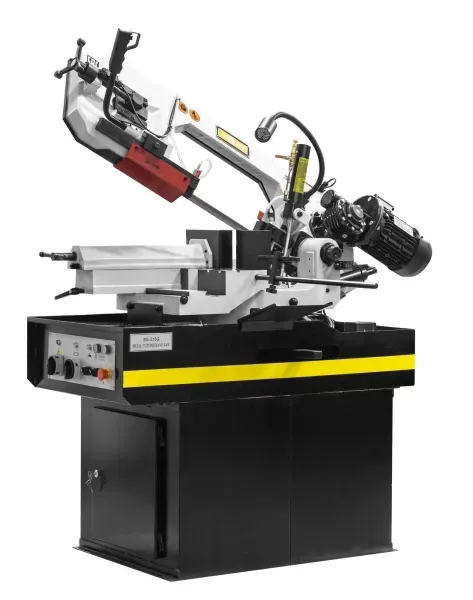

Ленточнопильный станок с гидроразгрузкой Stalex BS-315G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315G позволяет делать распилы заготовок диаметром до 230мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – ленточная пила сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

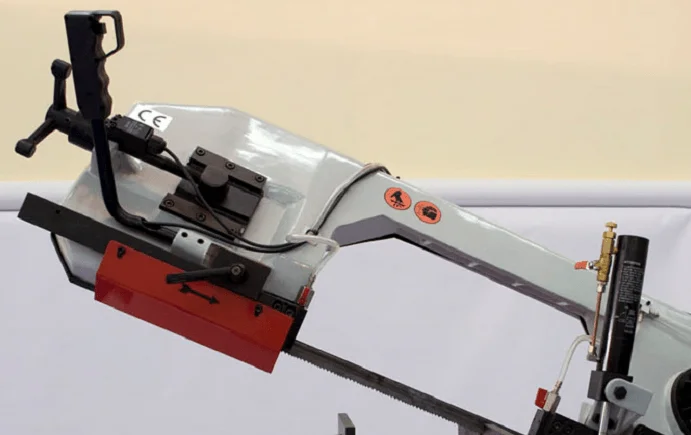

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

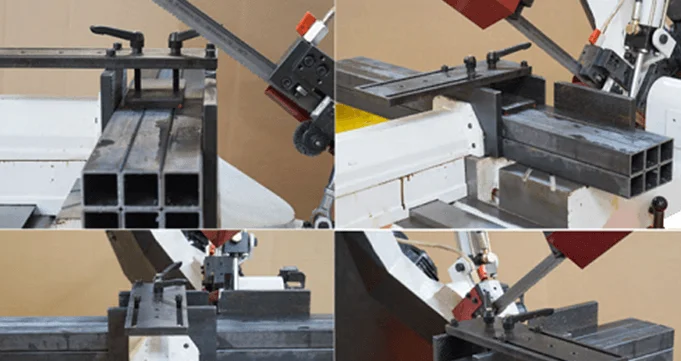

Используя данную модель имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления

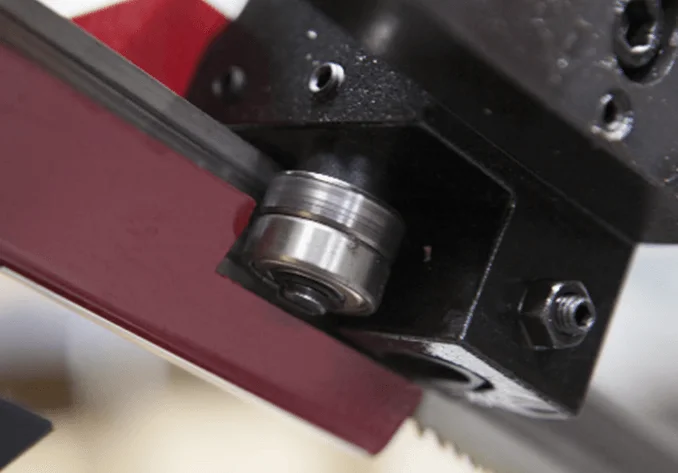

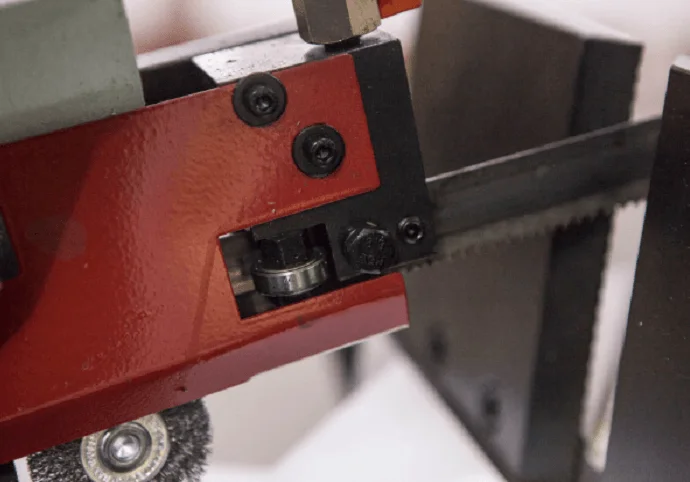

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания

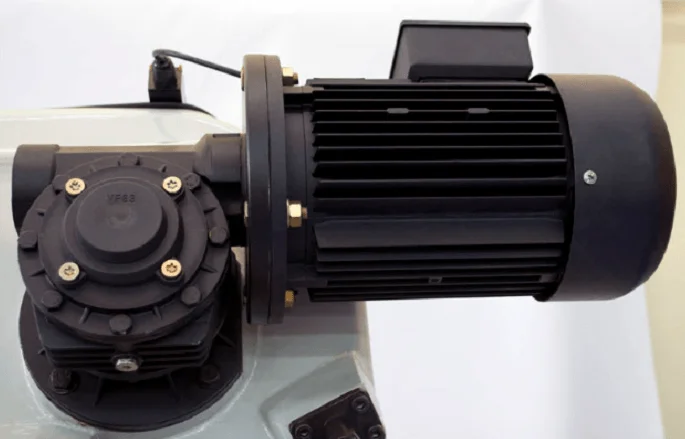

• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)

Основные элементы cтанка Stalex BS-315G

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации

• Опускание рамы осуществляется под собственным весом

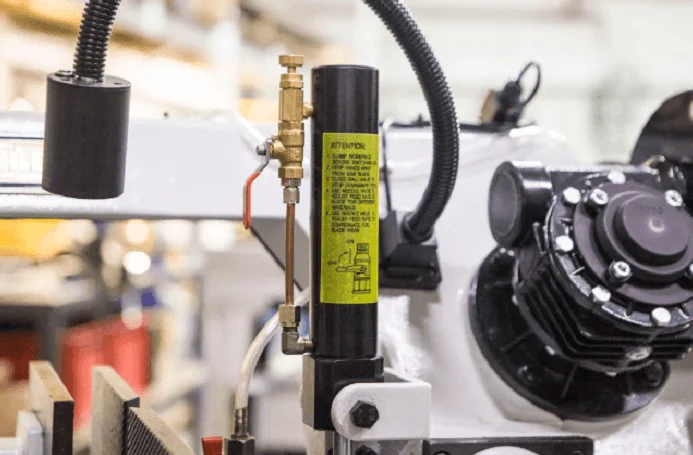

• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером

• Плавная регулировка скорости опускания рамы (подвод и рабочий ход)

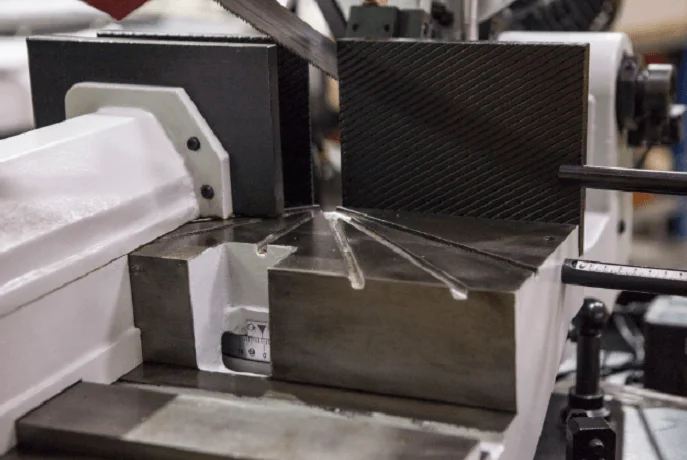

• Тиски механические с ручным зажимом

• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

•  Поворотный стол с возможность поворота -45°…0°…+45°…+60º

•  Подвижные направляющие с твердосплавными пластинками

• Перепускной клапан плавная регулировка опускания пильной рамы

• Тиски механические с ручным зажимом

• Скорость вращения пилы фиксированная 40, 80 м/мин

• Ручное натяжение ленты

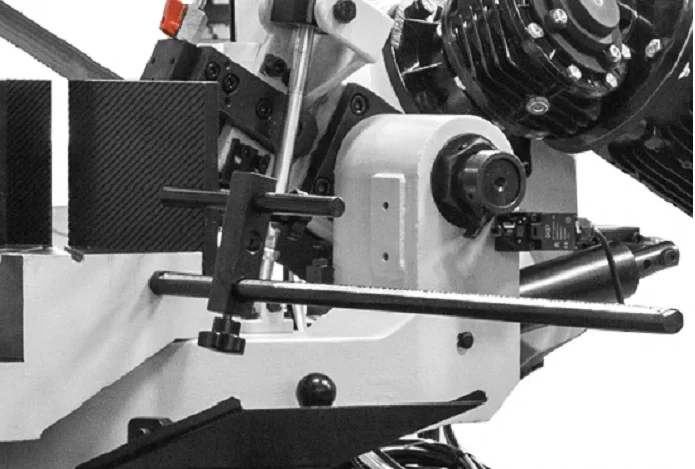

• Мерный упор 500 мм

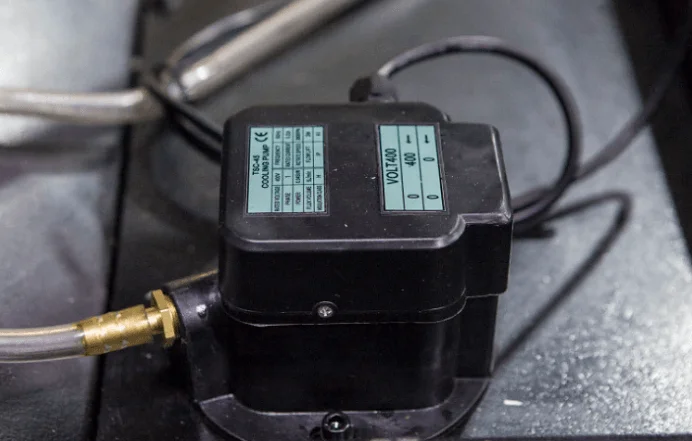

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

• Пила ленточная квалитет М42
