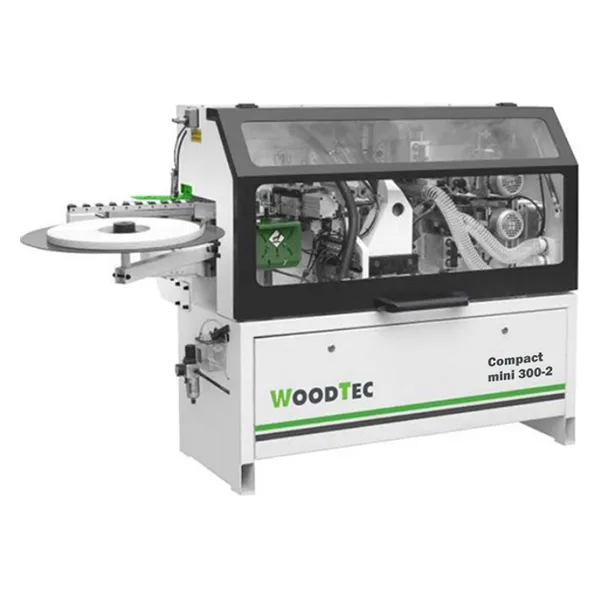

Кромкооблицовочный станок Woodtec Compact mini 300-2

Скорость подачи: 8 м/мин

Общая мощность: 3,7 кВт

Вес: 600 кг

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками.

АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Схема обработки

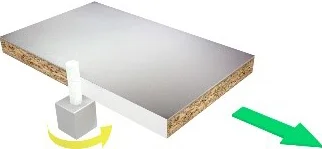

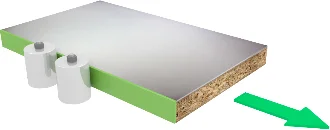

1. Клеевой узел	2. Пресс-группа	3. Узел 2-х моторной торцовки	4. Узел фрезеровки	5. Узел полировальный

Отличительные особенности

• Скорость подачи 8 м/мин;
• Бачок для клея-расплава с электронным блоком контроля температуры;
• Регулировка количества наносимого клея;
• Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
• 2-х моторный торцовочный узел для обрезки переднего и заднего свесов пилой;
• Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2мм;
• Циклевка радиусная / Полировальный узел (опция);
• Магазин подачи рулонного кромочного материала;
• Пульт управления на панели станка;
• Поддерживающий суппорт для габаритных заготовок;
• Регулятор сжатого воздуха.

Конструктивные особенности

	КЛЕЕВОЙ УЗЕЛ Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала. - Винтовая точная настройка кол-ва клея. - Аккуратный клеевой шов. - Не требуется регулировка на толщину материала.

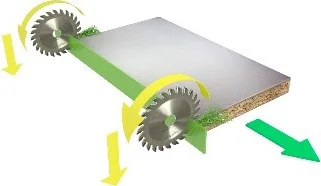

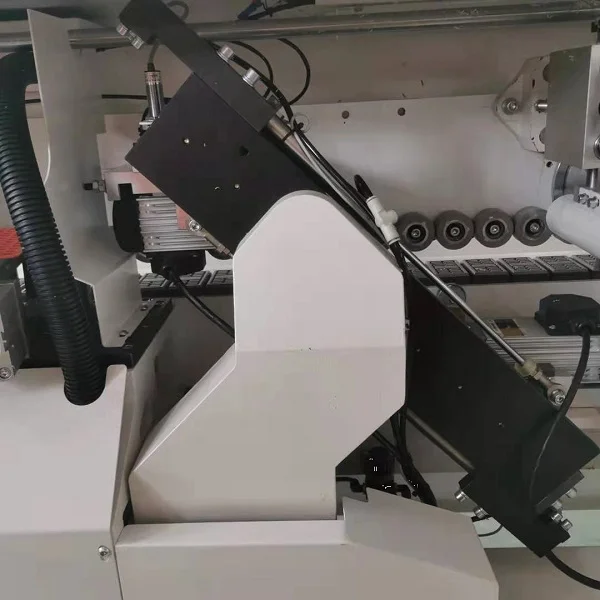

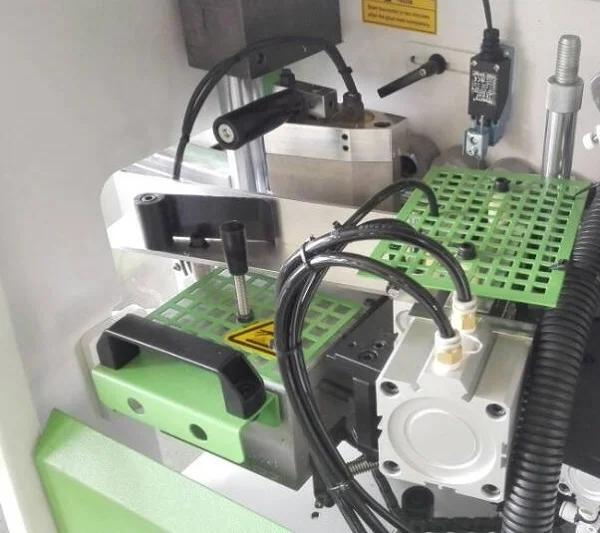

	ТОРЦОВОЧНЫЙ АГРЕГАТ Промышленный двигатель (12 000 об/мин), 2 х 0,22 кВт. Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: - простое линейное движение вверх-вниз; - простая схема пневматики; - призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие.

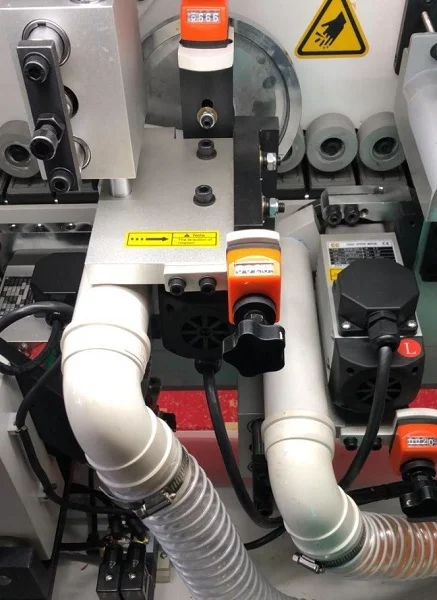

	УЗЕЛ ФРЕЗЕРНЫЙСНЯТИЯ СВЕСОВ Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра: - осуществляют плавный заход на деталь; - исключают повреждение любой облицованной поверхности. Оснащены счетчиками точной настройки на разную толщину кромки.

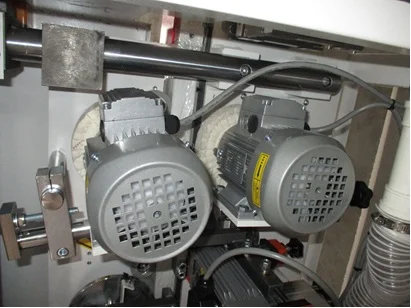

	ПОЛИРОВКА Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: - Блеск обработанной поверхности. - Очищает от загрязнений. - Восстанавливает цвет после циклевочного узла. - Формирует микро радиус у тонкой кромки (притупляет острый край).

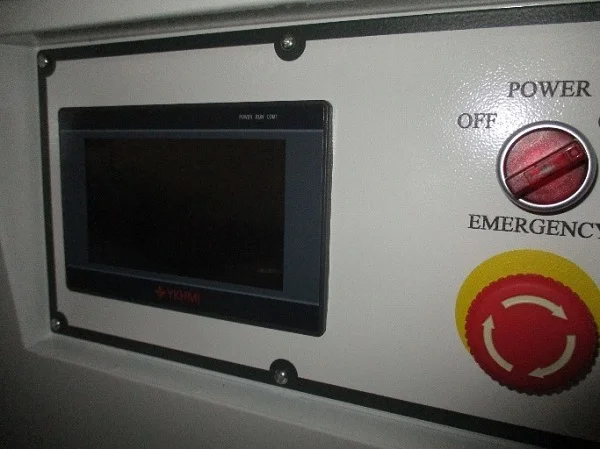

	ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
	НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

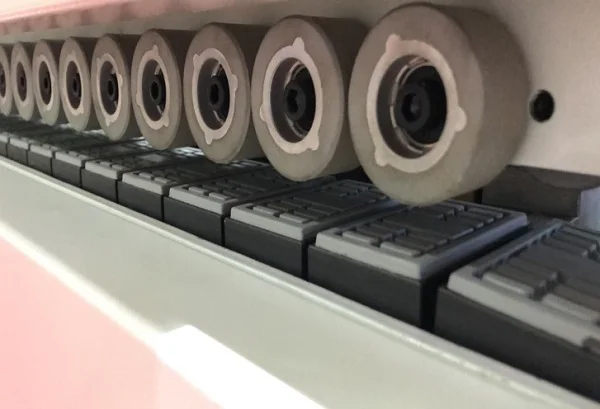

	КОНВЕЙЕР Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи. Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок.

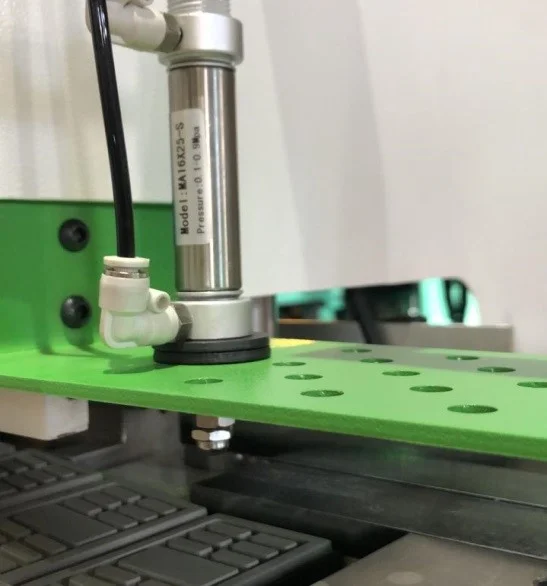

	ПНЕВМОШТОК Предназначен для ограничения преждевременной подачи заготовки в зону обработки.
