Автоматический сверлильно-присадочный станок с ЧПУ WoodTec HBM 611L
Артикул: CN700
Модификация
- 510L2 104 668 ₽
- 611L2 436 984 ₽
- 621L3 987 792 ₽
2 436 984 ₽
В наличииЦена и наличие уточняются в коммерческом предложении. Карточка для печати и PDF
Изотова Алина Николаевна
Менеджер отдела продаж оборудования и инструмента +7-902-140-86-69
Закупка по тендеру или по ТЗ: пригласить в тендер.
Назначение
WoodTec HBM 611L – надежный и производительный сверлильно-присадочный станок с ЧПУ с одной сверлильно-присадочной группой и фрезерным шпинделем, предназначенный для высокоскоростного и точного, глухого и сквозного сверления плоскостей и торцов мебельных деталей, с возможностью фрезерования паза, выборки, снятие четверти.
Область применения
Сверлильно-присадочный станок с ЧПУ, с простым управлением сэкономит Ваше время и деньги. На станке установлена две (верхняя и нижняя) сверлильно-присадочных группа и два фрезерных шпинделя. Станок WoodTec HBM 611L не требует перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.
Схемы обработки
Отличительные особенности
- Простота обработки. Обработка шести поверхностей осуществляется автоматически, за одну установку заготовки.

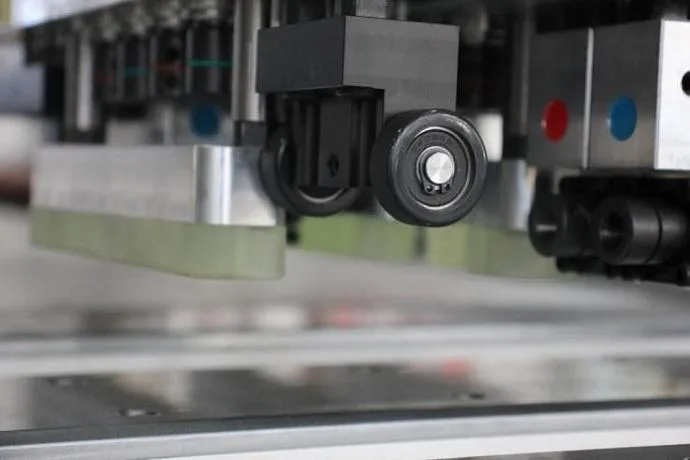

- Мощный вертикальный прижим надежно позиционирует заготовку. Работает синхронно со сверлильным узлом.
- Дополнительная прижимная рампа, работающая вместе с цанговыми зажимами, гарантирует отсутствие смещений при сверлении и фрезеровании.
- Библиотека файлов, которая хранит необходимые карты присадки и позволяет быстро выбирать необходимую.
- Возможность работы совместно с программным обеспечением сторонних производителей. Интеграция под любые отечественные CAD программы (Базис, К3, bCAD).
- Станок работает в автоматическом режиме. Подаваемые заготовки проходят обработку внутри машины и подаются после окончания работы возможна выгрузка в две стороны: в проходном режиме и к месту работы оператора.
Конструктивные особенности
|

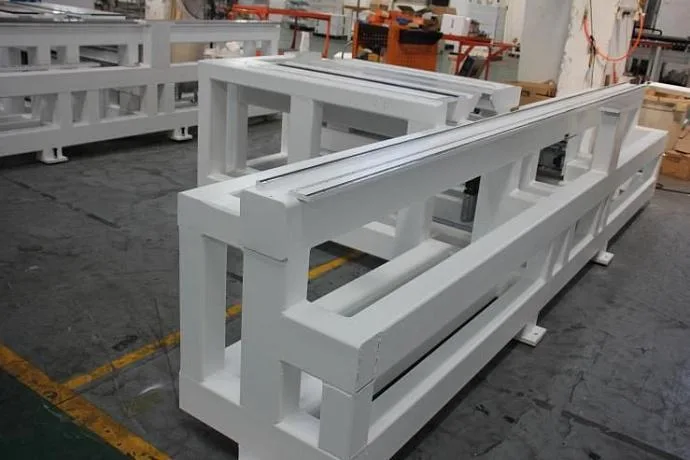

МАССИВНАЯ ЦЕЛЬНОСВАРНАЯ КОНСТРУКЦИЯ СТАНИНЫ В отличие от большинства конкурентов на рынке станина станка цельносварная и выполнена из толстостенных прямоугольных труб. После сварки станина в обязательном порядке проходит отжиг для снятия внутренних напряжений и повышения стабильности во время эксплуатации. После отжига на станине фрезеруются посадочные площадки и отверстия на портальном станке с ЧПУ за один установ. Данная технология изготовления станины гарантирует повышенную жесткость и виброустойчивость на протяжении всего срока службы. |
|
|
|

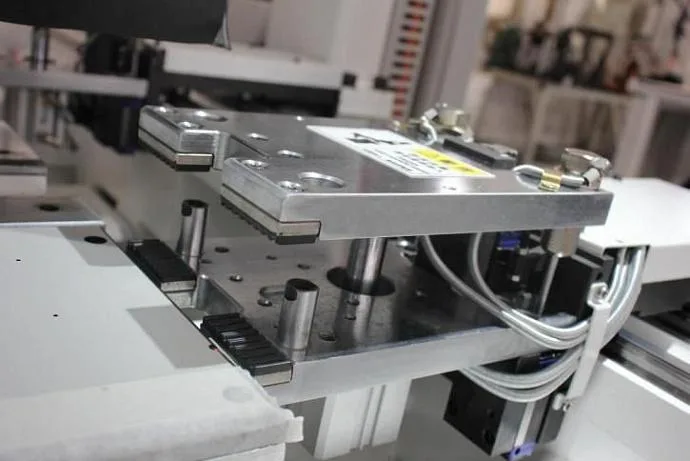

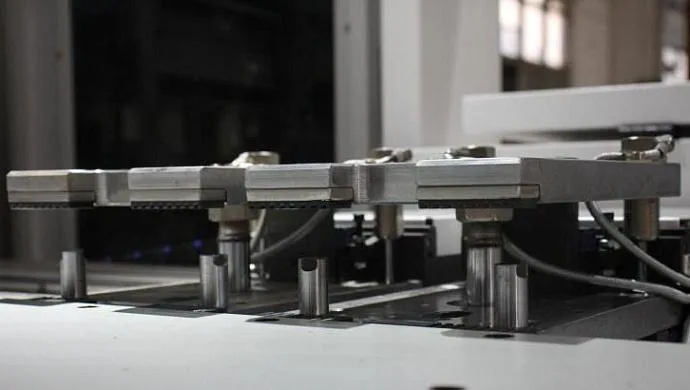

ПНЕВМАТИЧЕСКИЙ ЗАХВАТ Предназначен для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки. Запатентованная система захватов работает в трех режимах:
Такая конструкция захватов позволяет работать с деликатными материалами без риска повреждения поверхности заготовки. |
|
|

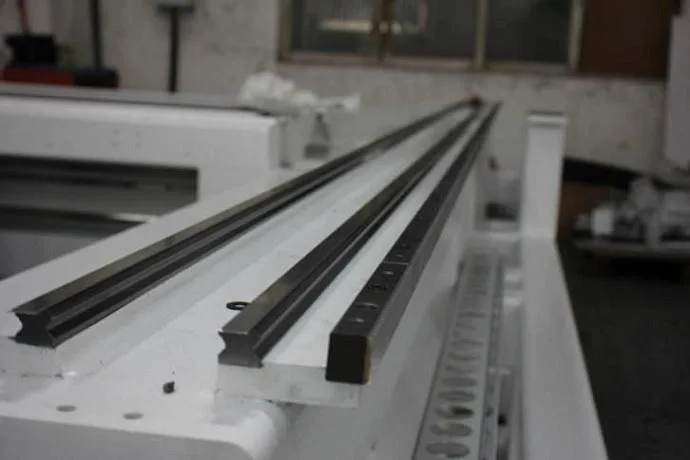

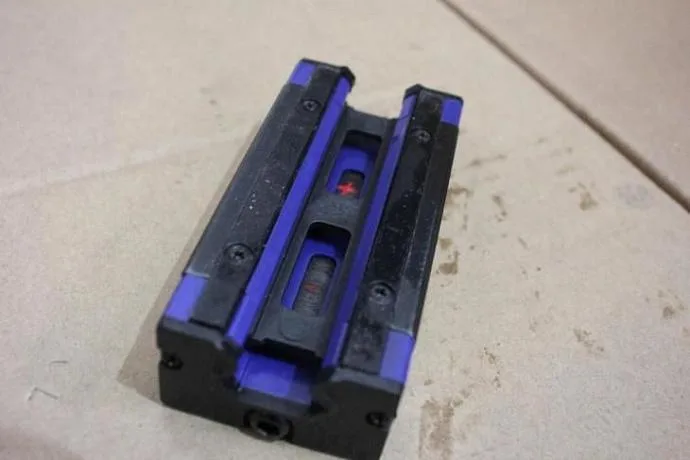

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ Roust World За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|

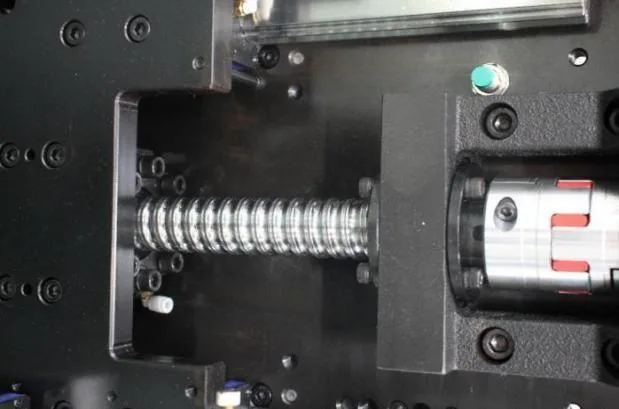

ВЫСОКОПРЕЦИЗИОННАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА Применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий. |
|
|

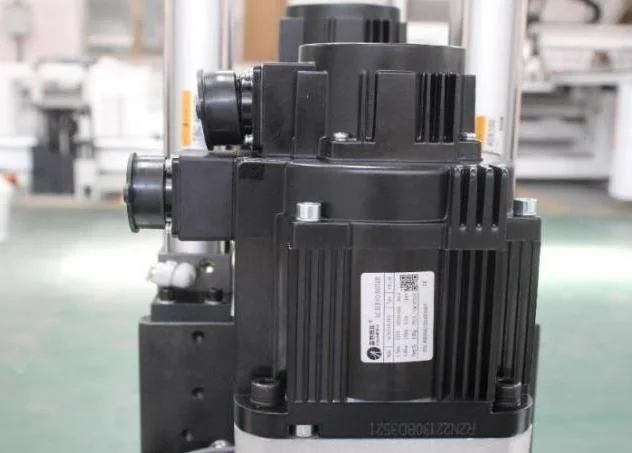

СЕРВОДВИГАТЕЛИ Leadshine Установленные на каждом узле для перемещения по осям X, Y и Z, серводвигатели, обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения до 50-130 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях |
|
|

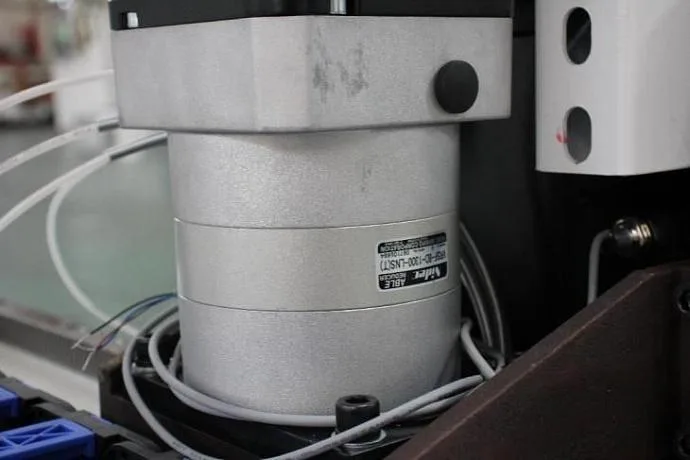

ПЛАНЕТАРНЫЙ РЕДУКТОР SHIMPO Обеспечивает высокую удельную мощность при высокой нагрузке и минимальных габаритах привода. Позволяет увеличить скорость работы станка и уменьшить время на техническое обслуживание. |
|
|

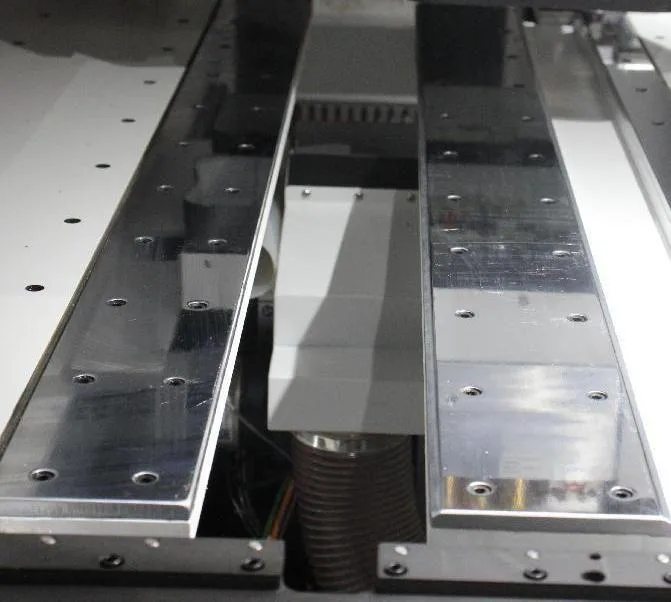

МЕТАЛЛИЧЕСКИЙ СТОЛ С ГАЛЬВАНИЧЕСКИМ ПОКРЫТИЕМ Обеспечивает отличную точность на протяжении всего срока службы. Не изнашивается в отличии от пластиковых и полимерных покрытий. |
|
|
|

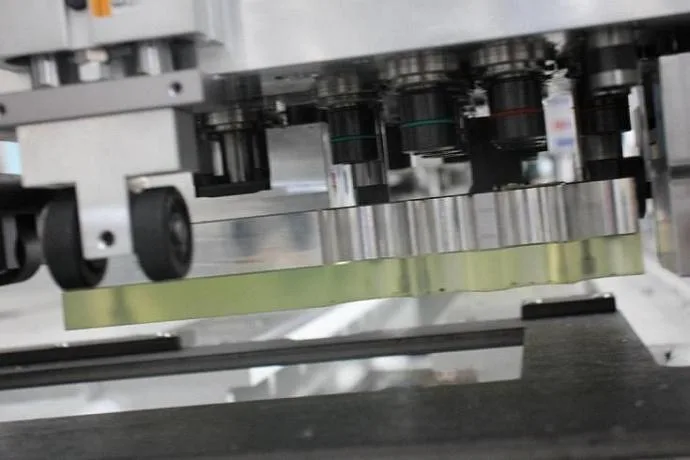

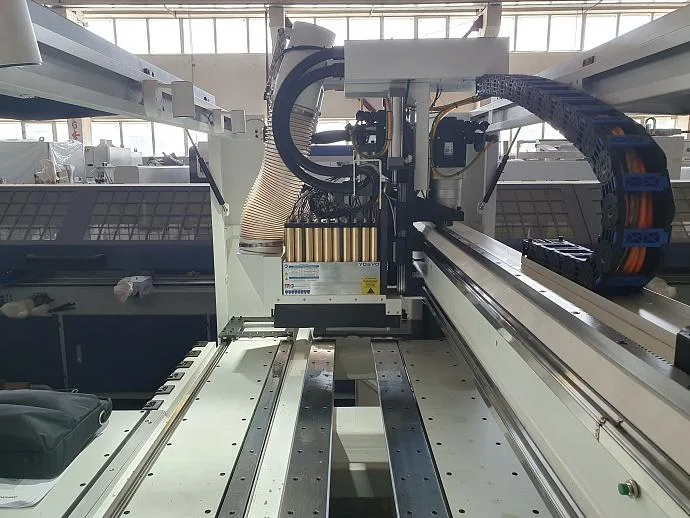

СВЕРЛИЛЬНАЯ ГРУППА Изготовлена ведущим мировым производителем сверлильного оборудования и комплектующих Конфигурация верхней головы:
Конфигурация нижней головы:
Присадочные шпиндели приводятся во вращение при помощи электродвигателя, в рабочее положение выводятся при помощи пневматических цилиндров, а далее при помощи серводвигателя подаются на заданную глубину сверления. Сверлильная группа оснащена дополнительными прижимами, что обеспечивает стабильность и точность присадки отверстий. |
|

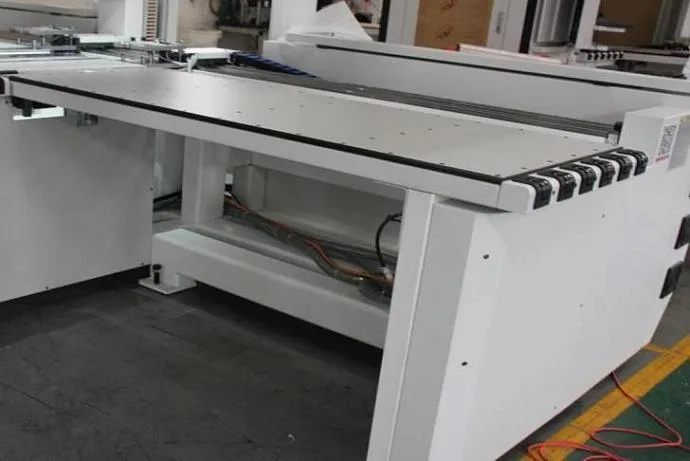

ПОДАЮЩИЙ И ПРИНИМАЮЩИЙ СТОЛЫ С ВОЗДУШНОЙ ПОДУШКОЙ Столы на подаче и приемке заготовок оснащены воздушной подушкой, что позволяет избежать сколов и царапин при ее перемещении. |
|
|

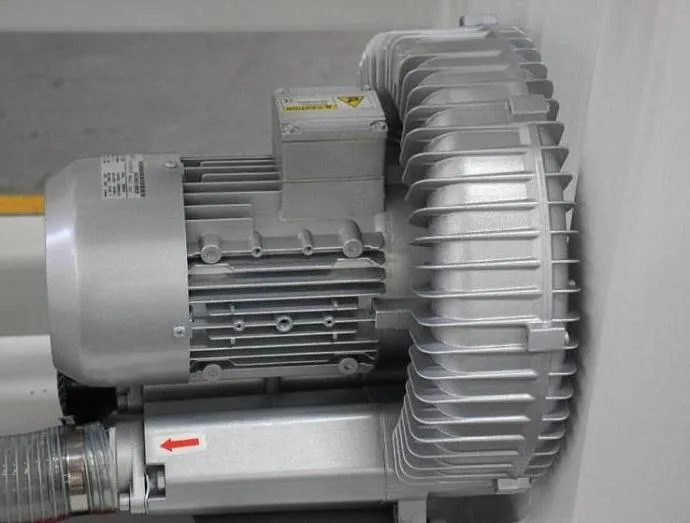

ВИХРЕВОЙ НАСОС В базовую комплектацию станка входит вихревой насос мощностью 2,2 кВт производительностью 270 м3/час. Насос обеспечивает работу воздушной подушки при самых больших возможных заготовках. |
|
|

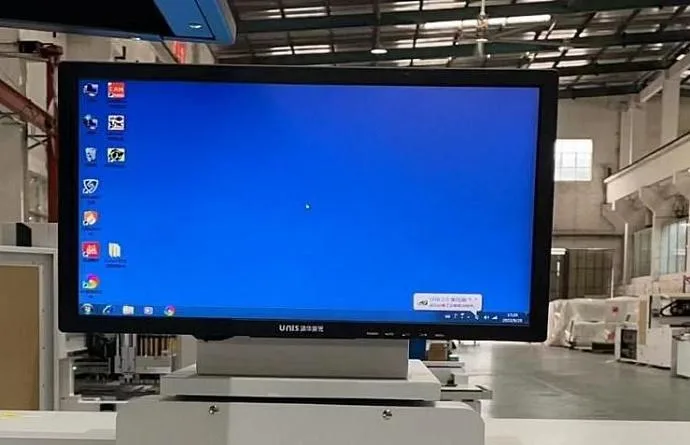

СИСТЕМА УПРАВЛЕНИЯ Пульт управления CAD/CAM, с возможностью считывания штрих-кодов. Многозадачная операционная система Windows. Станок интегрируется с отечественными СAD программами (БАЗИС, К3, bCAD). |
|
|

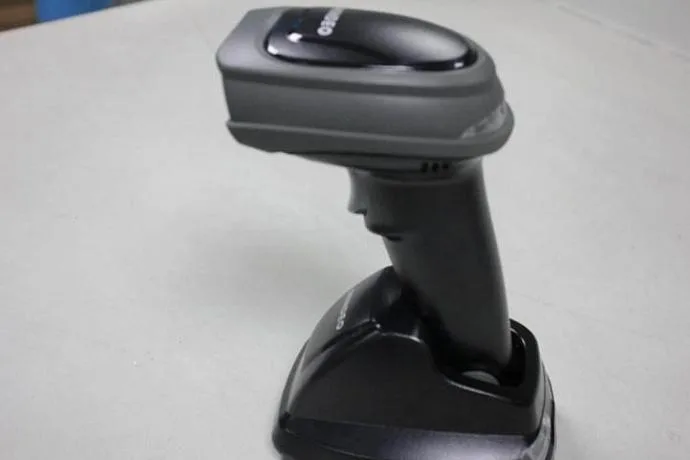

СКАНЕР ДЛЯ РАБОТЫ СО ШТРИХ-КОДАМИ Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака. |
|
|

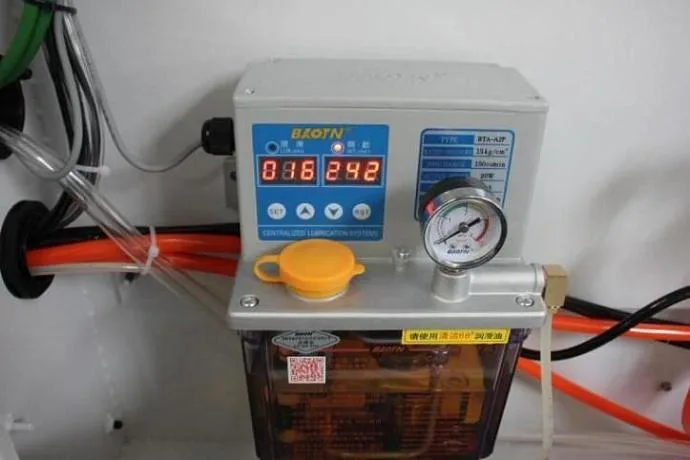

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. |
|
|
ЗАЩИТНЫЕ КАБЕЛЬ-КАНАЛЫ И ГОФРЫ Все силовые кабели надежно помещены в защитные гибкие кабель-каналы, что обеспечивает защиту от перегибов, скручиваний и прочих повреждений во время работы станки и при перемещении агрегатов на высокой скорости. Масляные и пневмоканалы помещены в защитные гофры, защищающие от повреждений. |
|
|

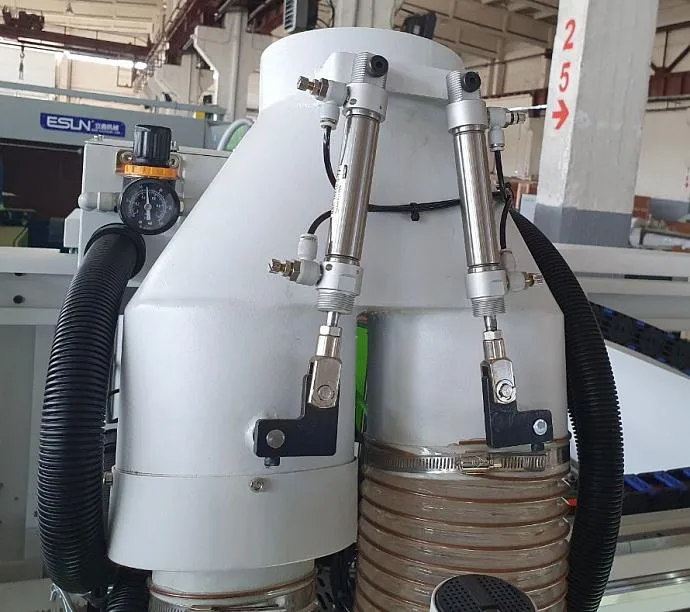

СИСТЕМА ШИБЕРНЫХ ЗАДВИЖЕК Фрезерная и сверлильные головы оснащены аспирационными кожухами с системой шиберных задвижек, что позволяет более эффективно удалять стружку из зоны фрезерования и присадки. |
|
|

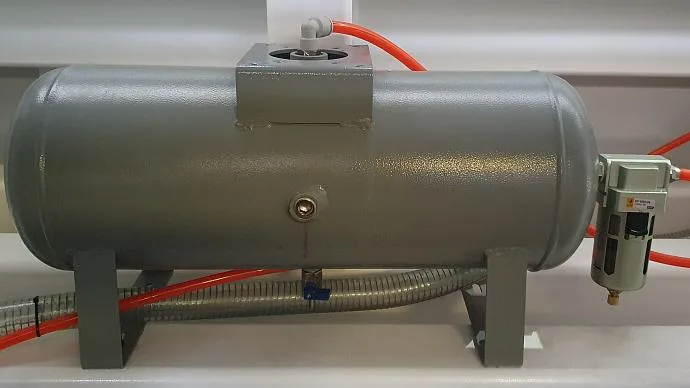

ВСТРОЕННЫЙ РЕСИВЕР Ресивер компенсирует временные «просадки» подачи сжатого воздуха и обеспечивает стабильное сверление, исключает недосверливание отверстий по глубине или остановку цикла во время работы. |
|
|

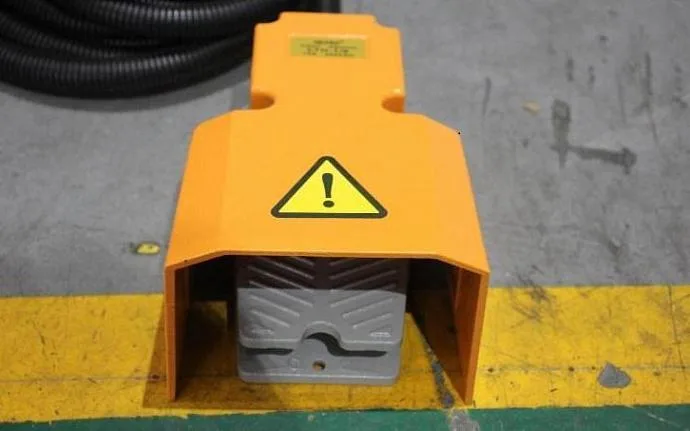

УПРАВЛЕНИЕ С ПОМОЩЬЮ ПЕДАЛИ Старт цикла присадки возможен с кнопки на панели управления или с помощью нажатия педали, что позволяет оператору освободить обе руки для удобной подачи заготовки. |
| Длина заготовки, наибольшая, мм | 2750 |
|---|---|
| Длина заготовки, наименьшая, мм | 70 |
| Ширина заготовки, наибольшая, мм | 1200 |
| Ширина заготовки, наименьшая, мм | 35 |
| Толщина заготовки, наибольшая, мм | 50 |
| Толщина заготовки, наименьшая, мм | 12 |
| Тип электродвигателей перемещения | Серводвигатели |
| Тип перемещения по осям X / Y | Шестерня + рейка |
| Тип перемещения по оси Z | ШВП |
| Скорость перемещения оси X, максимальная, м/мин | 130 |
| Скорость перемещения оси Y, максимальная, м/мин | 80 |
| Скорость перемещения оси Z, максимальная, м/мин | 50 |
| Система управления | Weihong |
| Сверлильная голова верхняя | Тайвань |
| Количество шпинделей для сверления в пласть заготовки, шт | 6 |
| Сверлильная голова нижняя | Тайвань |
| Мощность шпинделя, кВт | 3,5 |
| Длина, мм | 4300 |
| Ширина, мм | 2220 |
| Высота, мм | 2200 |
| Масса, кг | 3000 |
