Автоматические ленточнопильные станки по металлу Stalex
Автоматический ленточнопильный станок Stalex BS-460GBA
Артикул: CN1166
Модификация
965 290 ₽
В наличииЦена и наличие уточняются в коммерческом предложении. Карточка для печати и PDF
Закупка по тендеру или по ТЗ: пригласить в тендер.
Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 850мм.
- Система смазки и охлаждения полотна
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
|
|
Угол пиления заготовок 90°; 15°; 30°; 45°; 60°. - Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
||||
|
|

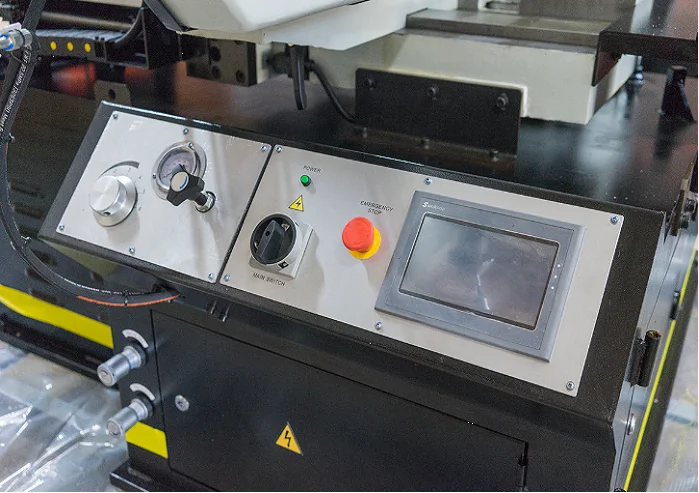

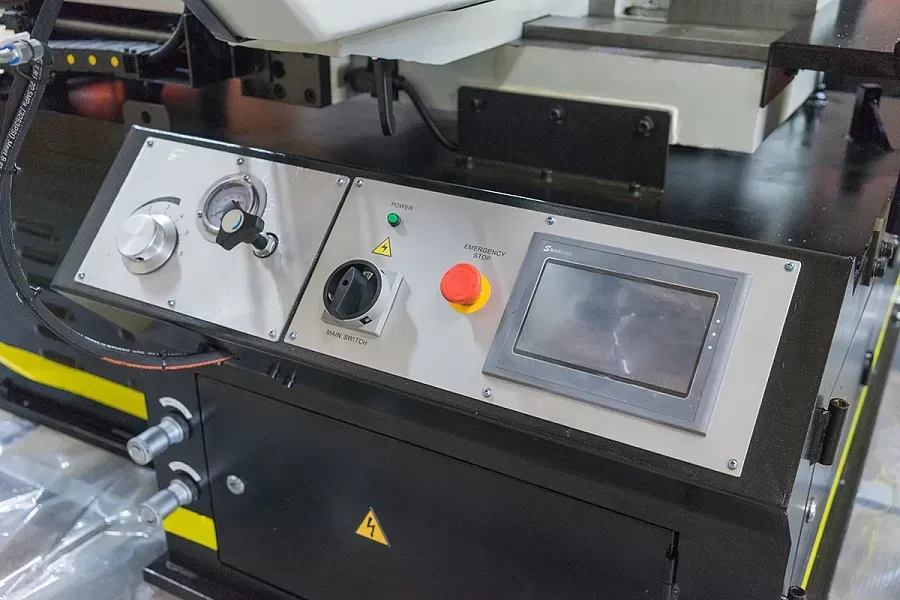

Панель управления встроена в тумбу станка. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. |
||||
|
|

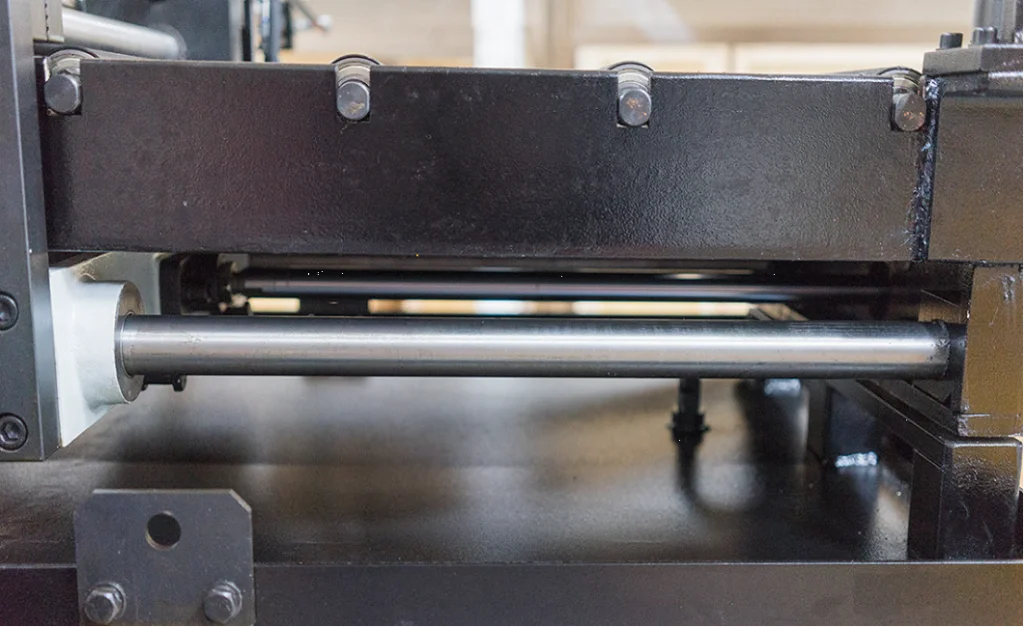

Движение происходит по линейным направляющим гарантирующим точность подачи. |
||||
|
|

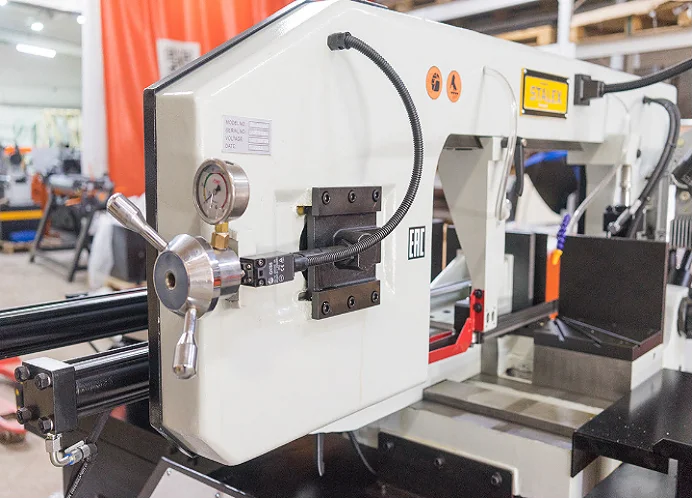

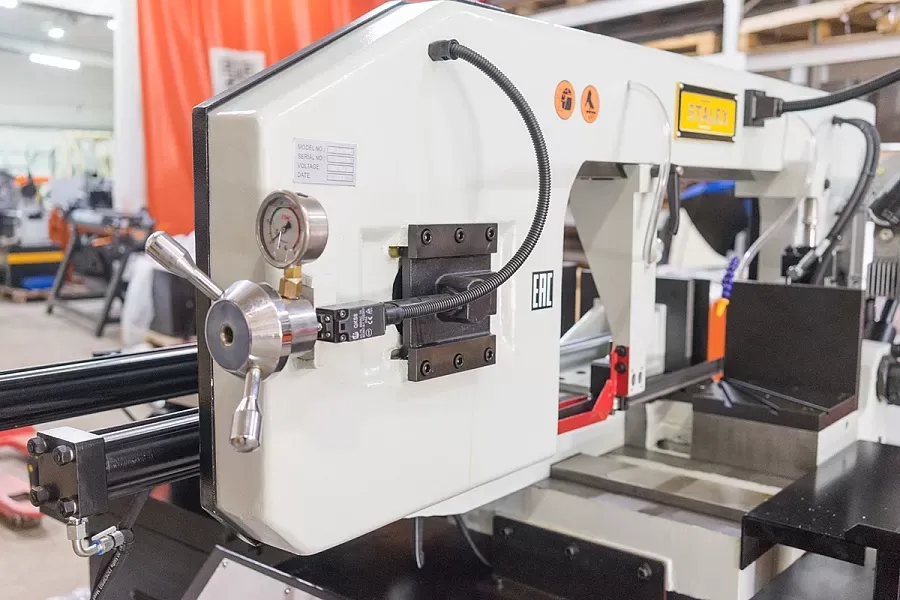

Механическое натяжение полотна. Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена. |
||||
|
Индикатор натяжения полотна |
|||||
|
|

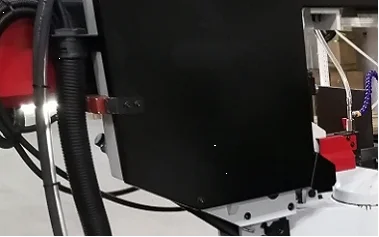

Предохранительные концевики на кожухе маховика. |
||||
|
|

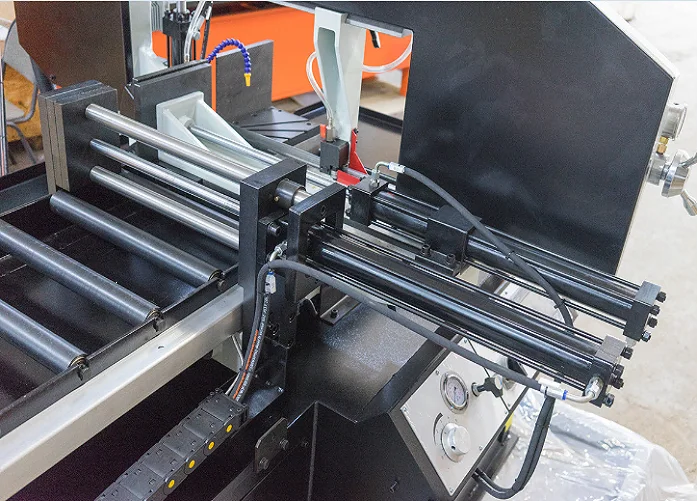

Тиски гидравлические (стационарные и подающие) |
||||
|
|

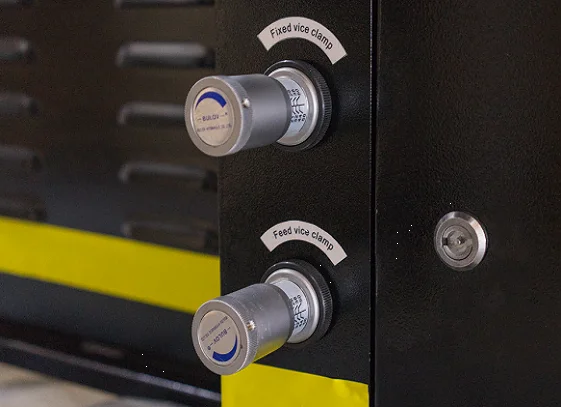

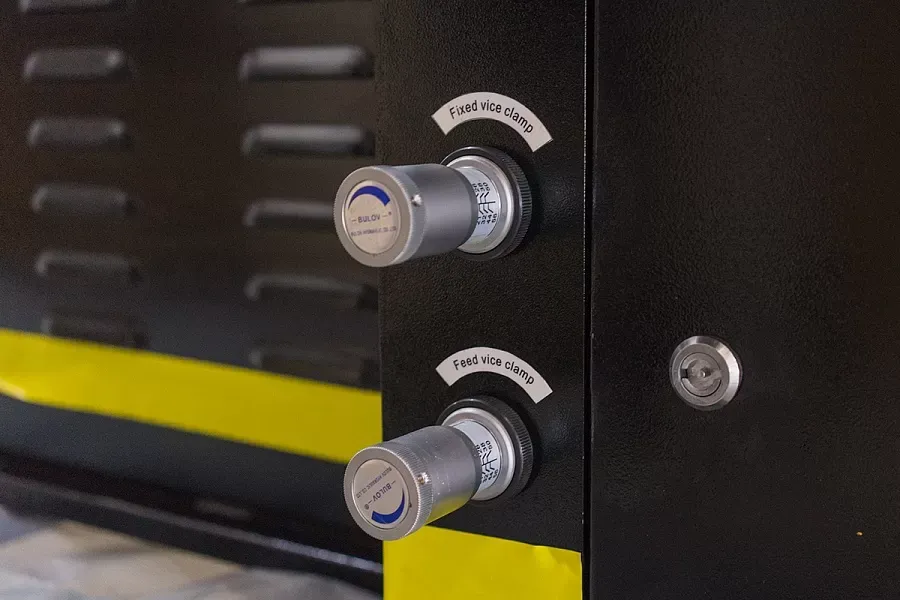

Fixed vice clamp – регулировка усилия зажима стационарных тисков Feed vice clamp - регулировка усилия зажима подающих тисков |
||||
|
|

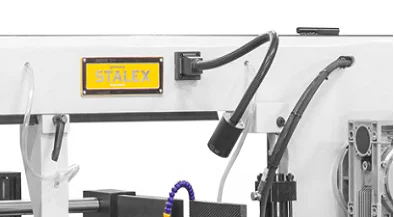

Лампа дополнительного освещения |
||||
|
|

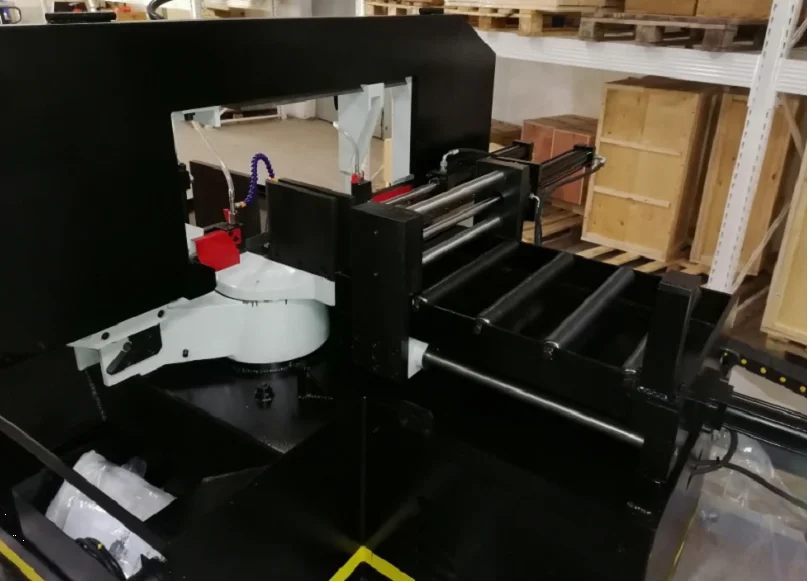

Сторона подвода заготовки в зону резания. Стол подачи заготовки. |
||||
|
|

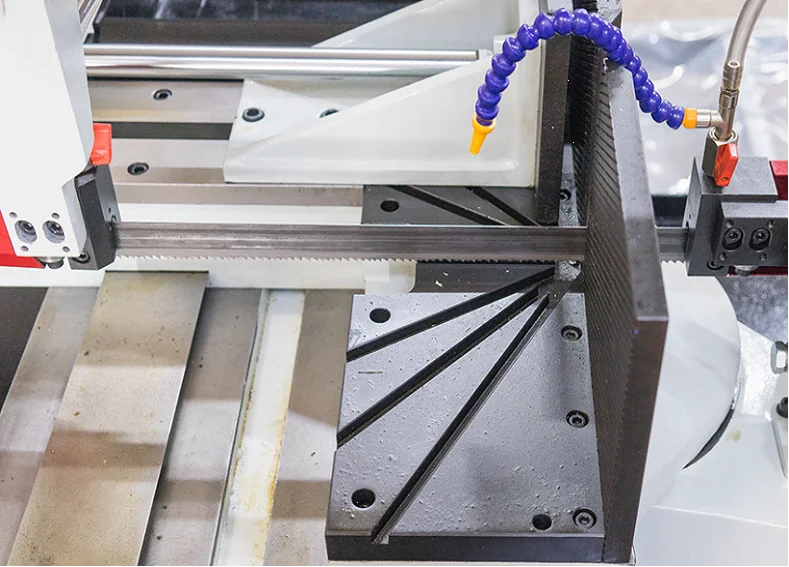

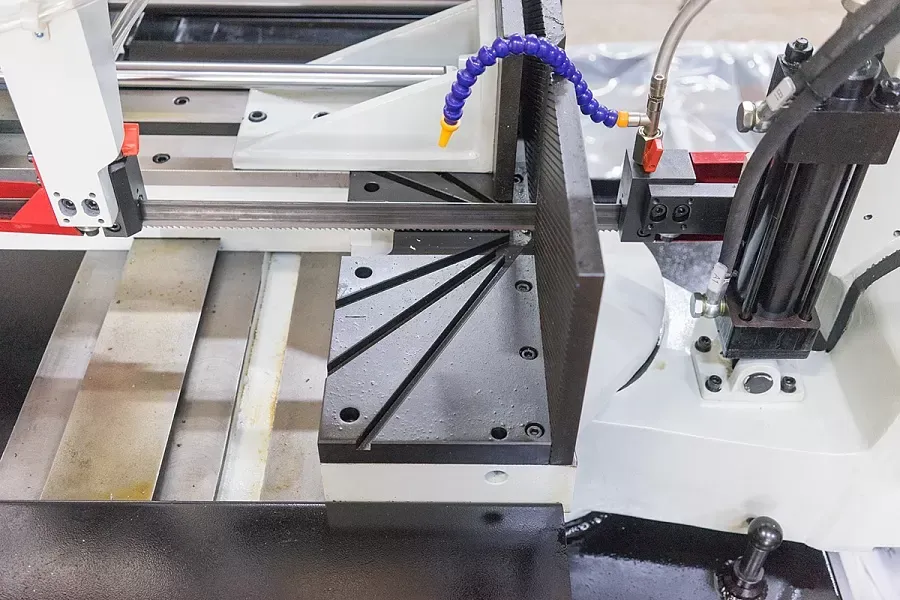

Основание тисков в зоне резания. Твёрдосплавные пластины в блоках натяжения полотна. |
||||
|
|

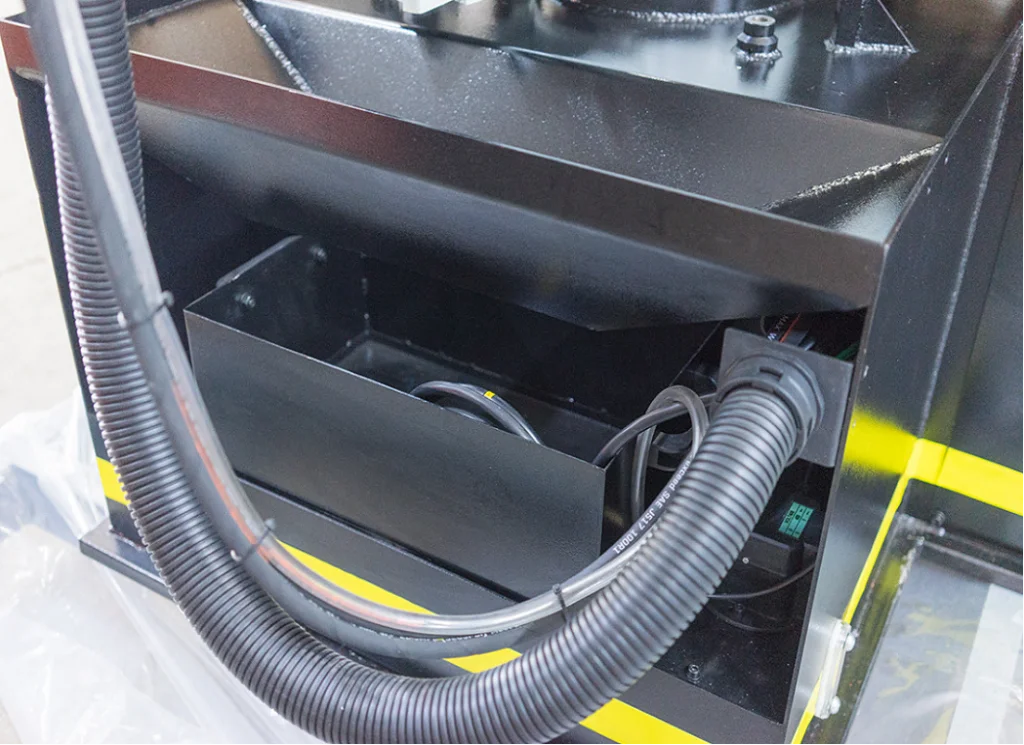

В тумбе станка размещён бак для стружки и слива СОЖ |
||||
|
|

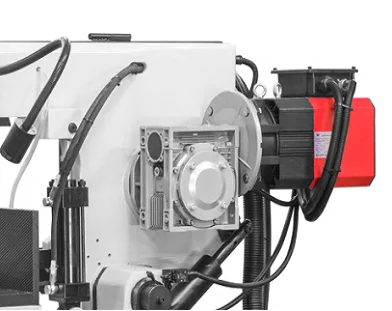

Зубчатый привод. |
||||
|
|

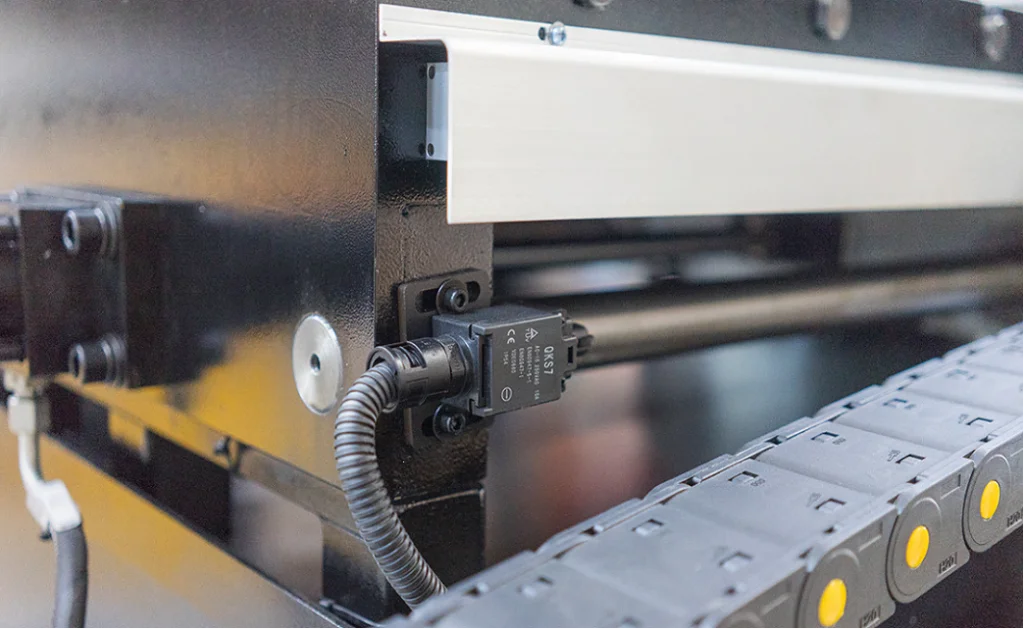

Датчик остановки подвижных тисков |
||||
|
|

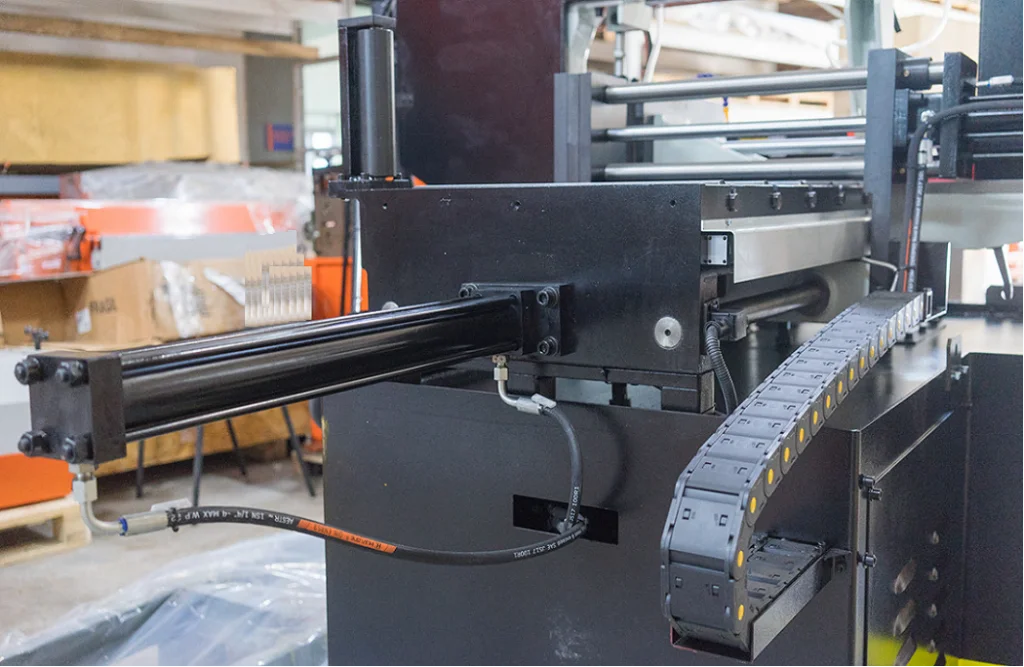

Механизмы движения для тисков подачи заготовки. |
||||
|
|

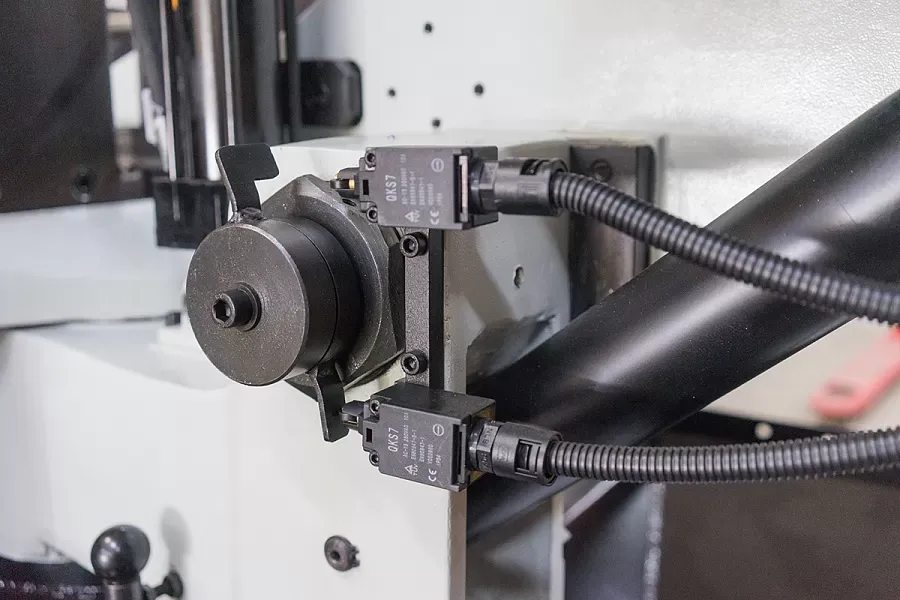

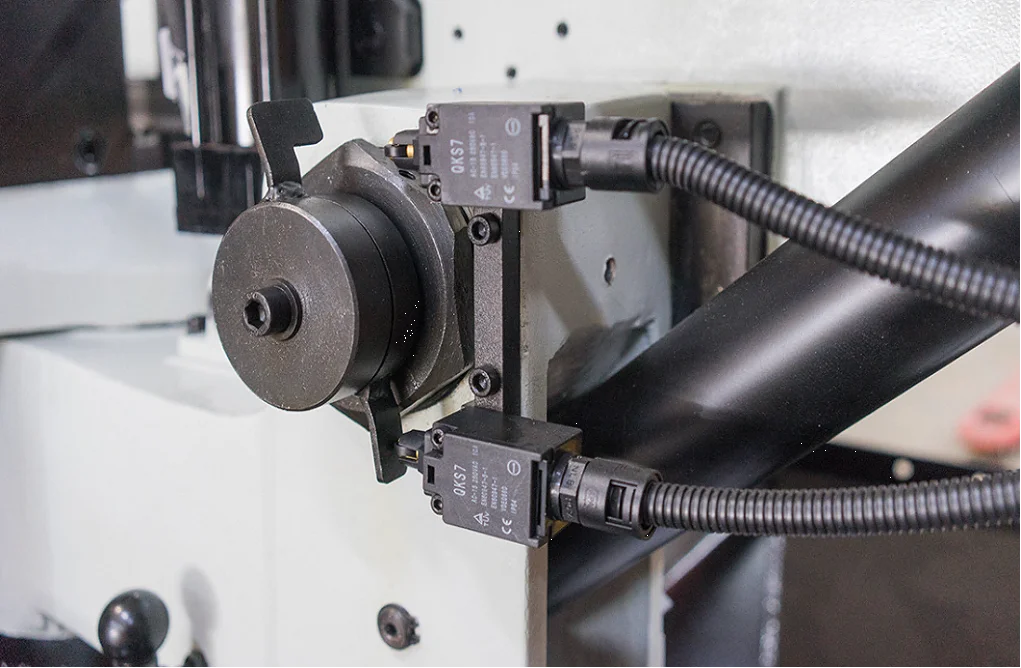

Датчики на подъём и опускание рамы. |
||||
|
|

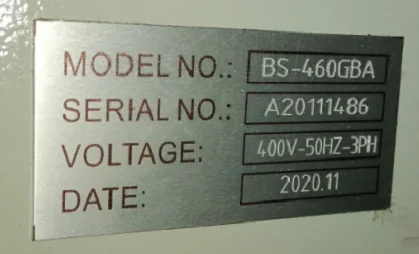

Шильдик станка |
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Сенсорный экран панели управления
- Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)
- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером

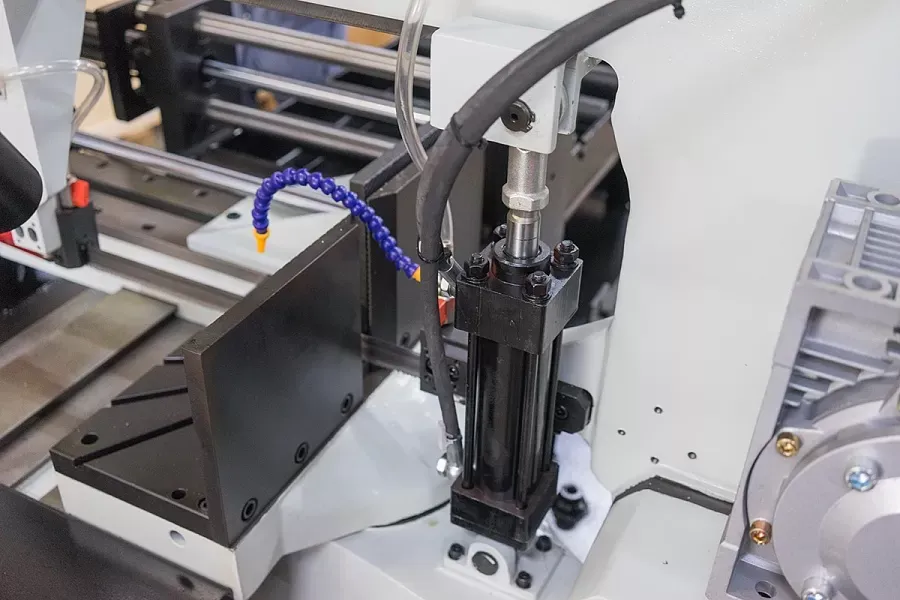

- Гидроцилиндр подъёма пильной рамы
- Регулировка подачи пильной рамы
- Лампа дополнительного освещения
- Механическое натяжение полотна
- Индикатор натяжения полотна (тензометр)

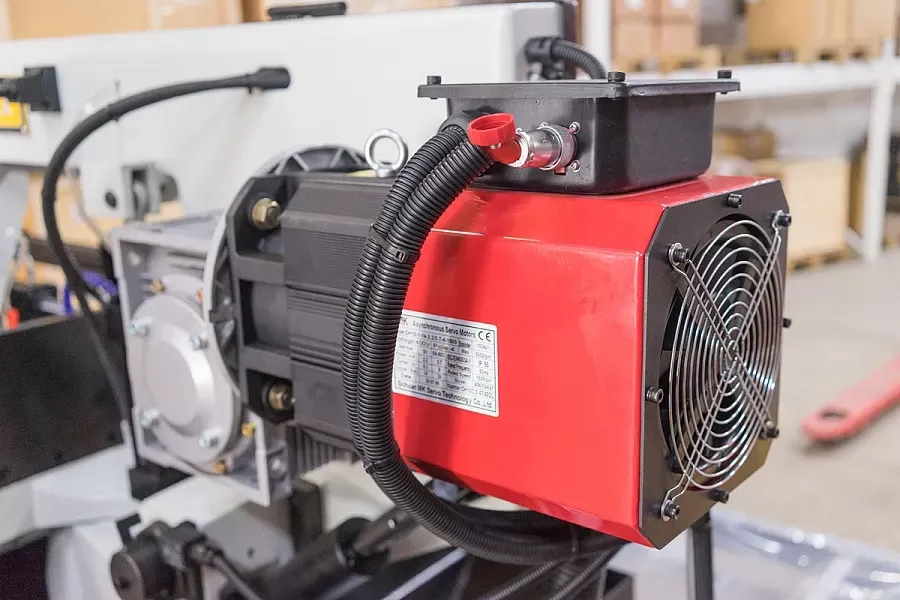

- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин
- Система охлаждения режущего инструмента и заготовки
- Трехметровый подающий платформа (рольганг) – 1шт
- Трехметровая принимающая платформа (рольганг) – 1шт
- Механическое ограждение (эффективная защита оператора)
| Артикул | 388127А |
|---|---|
| Мощность двигателя | 1,5/2,2 кВт (3-х фазный) термозащита перегрузки двигателя |
| Вращение пилы | От 0 до +60 градусов |
| Привод | зубчатый (червячная передача) |
| Скорость резания | 15-90 м/мин |
| Рабочая зона | +90° |
| Угол разворота рамы | |
| Габариты ленты | 34х1,1х3960 мм |
| Скорость подачи заготовки | 0-50 мм/c |
| Макс. единичный ход подающих гидравлических тисков, мм | 500 |
| Точность подачи заготовки, мм | 0,1 / 100 |
| Точность реза по длине отрезаемой заготовки | заявленная погрешность ±0,2 мм. на длину 1000 мм |
| Точность реза на отклонение по перпендикулярности | заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
| Рабочая высота стола, мм | 850 |
| Объём гидравлического бака | 32 л |
| Объём бака СОЖ | 18 л |
| Система смазки и охлаждения полотна | + |
| Индикатор натяжения полотна | + |
| Лампа дополнительного освещения | + |
| Размер упаковки | 2500х2300х1630 мм |
| Размер упаковки стола подачи | упакован вместе со станком |
| Общие габариты станка установленного в рабочее положение | 6470x2260x1450 мм |
| Отдельный размер стола подачи | 3000х460х850 мм |
| Масса нетто / брутто, кг | 1520 / 1655 |
| Страна производитель | Китай |
| Гарантия, мес | 12 |
