Автоматические кромкооблицовочные станки WoodTec

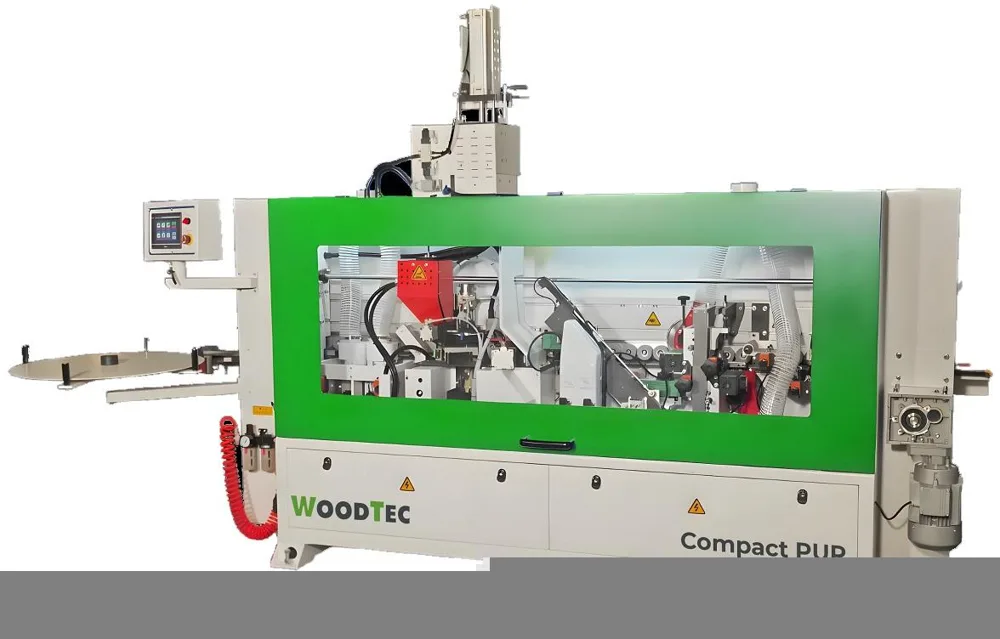

Автоматический кромкооблицовочный станок WoodTec Compact PUR
Артикул: CN686
1 899 121 ₽
В наличииЦена и наличие уточняются в коммерческом предложении. Карточка для печати и PDF
Изотова Алина Николаевна
Менеджер отдела продаж оборудования и инструмента +7-902-140-86-69
Закупка по тендеру или по ТЗ: пригласить в тендер.
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Cхемы обработки
| 1. Узел прифуговки | 2. Клеевая ванна EVA/PUR | 3. Узел прижима | 4. Узел 2-х моторной торцовки | 5. Узел фрезерования свесов |
|
|
|
||
| 6. Узел радиусной цикли | 7. Узел подачи очистительной жидкости | 8. Полировальный узел | ||
|
|
Отличительные особенности
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Скорость подачи 14 м/мин;
- Двойной клеевой узел PUR/EVA верхнее расположение;
- Регулировка количества наносимого клея;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой;
- Циклевка радиусная;
- Узел подачи очистительной жидкости;
- Полировальный узел ;
- Магазин подачи рулонного кромочного материала;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Конструктивные особенности
|

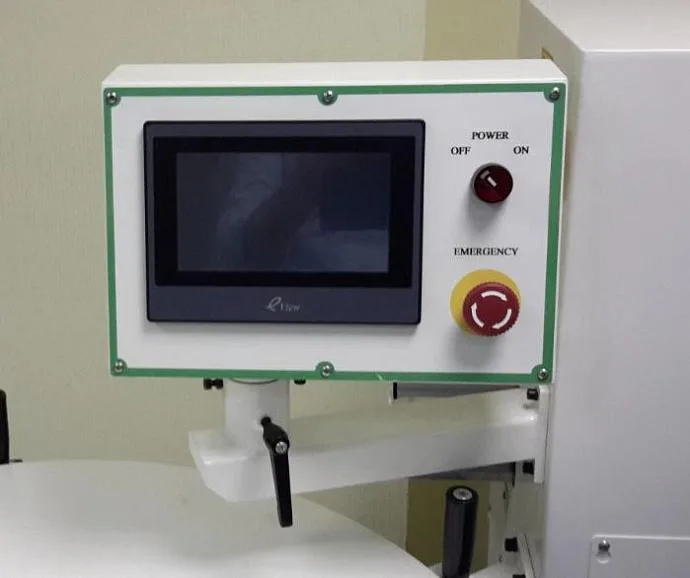

Панель управления Экран дисплея отображает настройки и рабочие параметры:
|
|
|

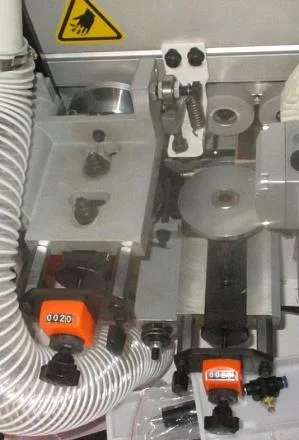

Настройка на толщину детали С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации. |
|
|

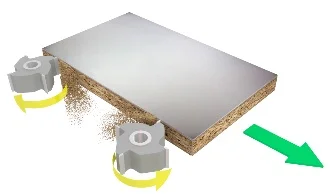

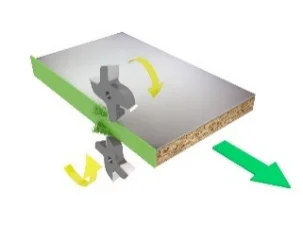

Узел предварительного фрезерования Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм. Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм |
|
|
Клеевой узел Клеевой узел имеет верхнее расположение. Двойного исполнения PUR/EVA. |
|
|
|

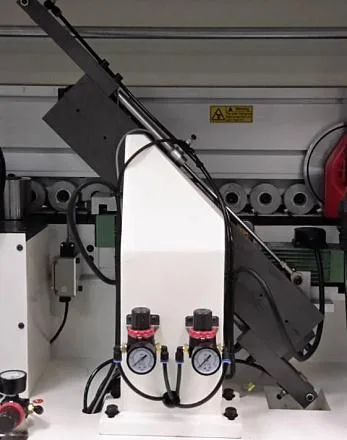

Торцовочный агрегат
Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности:
|
|

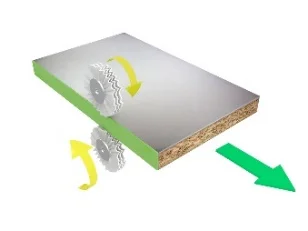

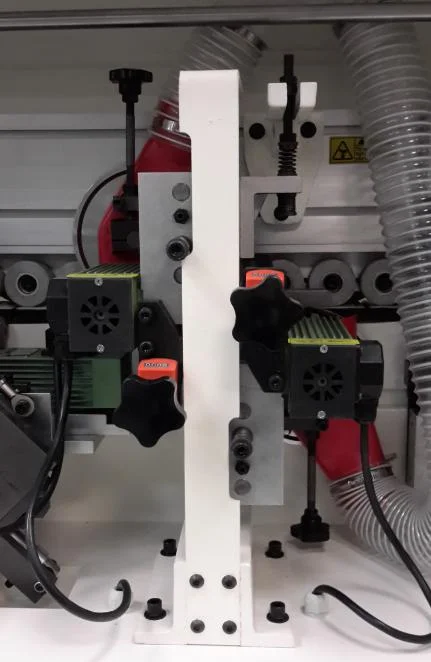

Узел фрезерный снятия свесов Два промышленных двигателя (12 000 об/мин) 2 х 0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра:
Фрезы целиковые 6 ножей Ø75; Z = 4; R2. |
|
Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
|
|
Подача очищающей жидкости Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом. |
|
|
Полировка Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
|
| Толщина кромочного материала, мм | 0,4–3 |
|---|---|
| Толщина детали (мин/макс), мм | 10–55 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 250 × 150 |
| Скорость подачи, м/мин | 14 |
| Мощность двигателей чистовой торцовки, кВт | 2 х 0,35 |
| Мощность двигателей фрезерного узла, кВт | 2 х 0,75 |
| Полировальный узел, кВт | 2 х 0,18 |
| Общая мощность, кВт | 9,2 |
| Питающее напряжение (3 фазы), В | 380 |
| Давление сжатого воздуха, бар | 6 |
| Длина, мм | 3965 |
| Ширина, мм | 1500 |
| Высота, мм | 1475 |
| Масса, кг | 1060 |
Значения-ссылки ведут к подборке моделей с таким же параметром.
