Автоматический кромкооблицовочный станок WoodTec Compact F Plus

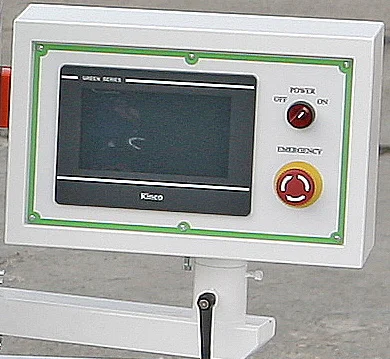

ПАНЕЛЬ УПРАВЛЕНИЯ

Экран дисплея отображает настройки и рабочие параметры:

• Температуру клея
• Индикацию работы узлов станка.

В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

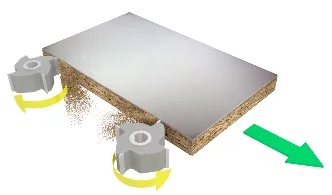

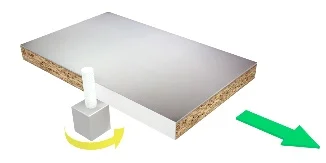

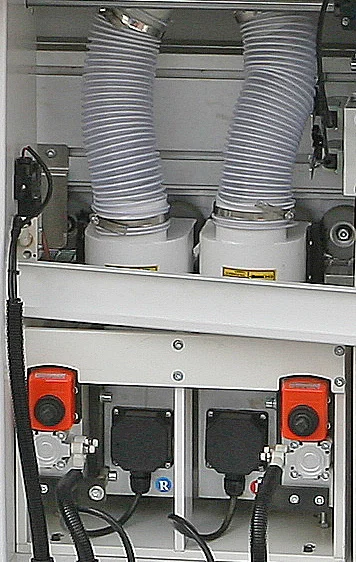

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен двумя моторами 2x1,1 кВт, 12 000 об/мин. Оснащается инструментом: 2 алмазные фрезы.

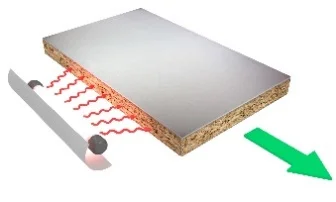

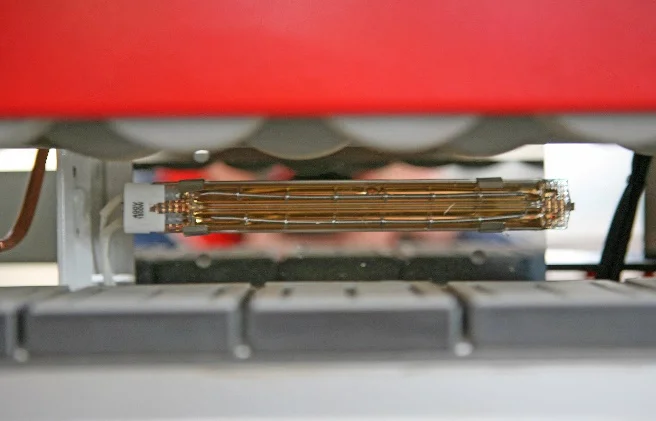

ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА

Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки. Особо актуальна в холодный период времени.

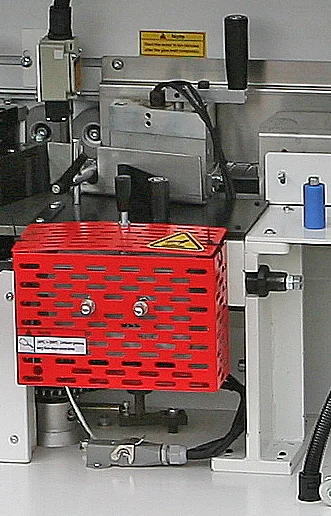

КЛЕЕВОЙ УЗЕЛ

Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала.

• Винтовая точная настройка кол-ва клея
• Аккуратный клеевой шов
• Не требуется регулировка на толщину материала

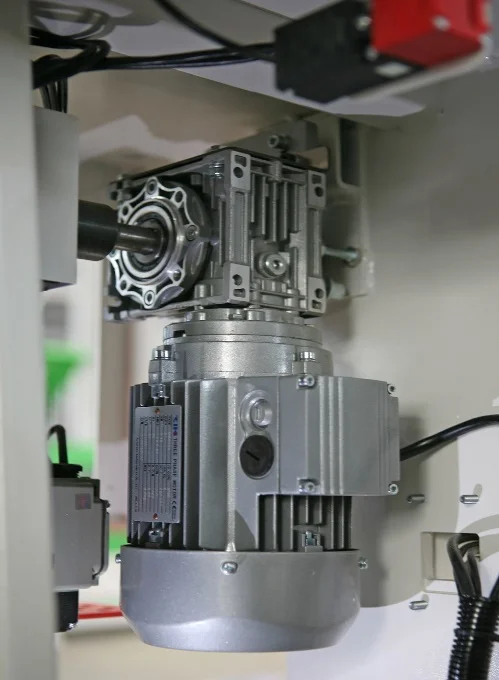

ПРИЖИМНАЯ БАЛКА

На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления.

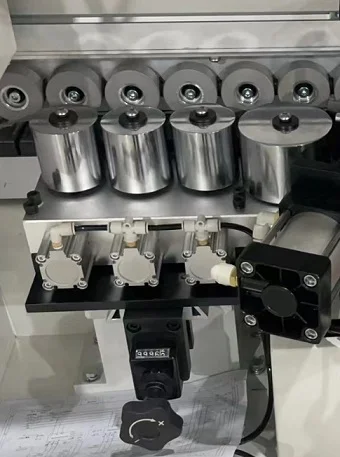

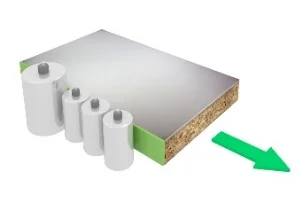

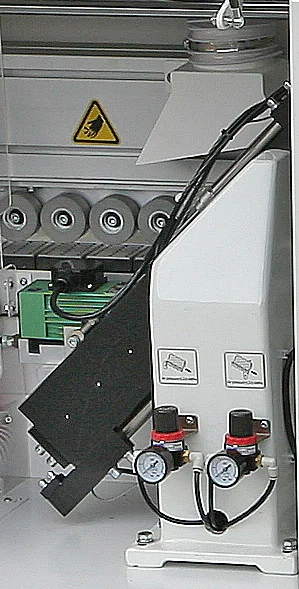

ПРЕСС ГРУППА

Состоит из одного ведущего ролика и трех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 4-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.

ТОРЦОВОЧНЫЙ АГРЕГАТ

Два промышленных двигателя (12000 об/мин), 2 x 0,37 кВт

Две пилы Ø80 х Ø22, Z=20

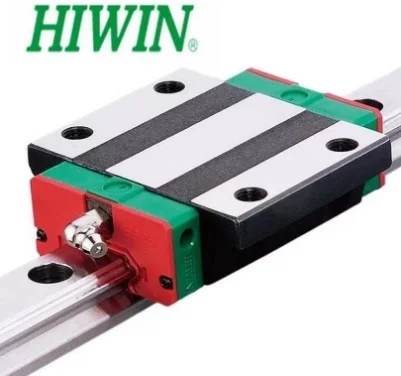

Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.

Отличительные особенности:

• простое линейное движение двух пил вверх-вниз;
• простая схема пневматики;
• призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие

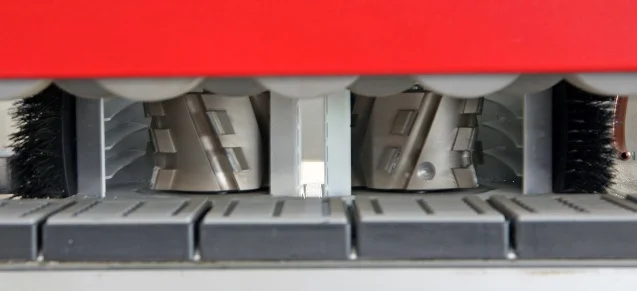

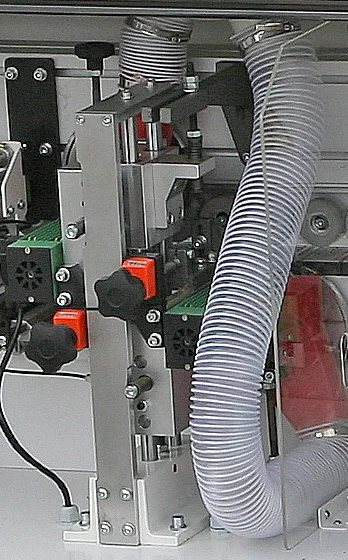

УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ

Два промышленных двигателя (12000 об/мин) 2 х 0,75 кВт.

Мощность двигателей 0,75 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.

Вертикальные копиры круглые большого диаметра:

• осуществляют плавный заход на деталь;
• исключают повреждение любой облицованной поверхности.

Оснащены счетчиками точной настройки на разную толщину кромки.

Фрезы: 68 * 16 * 16.3 * 6Z R2.

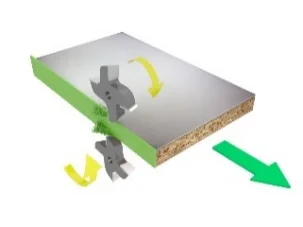

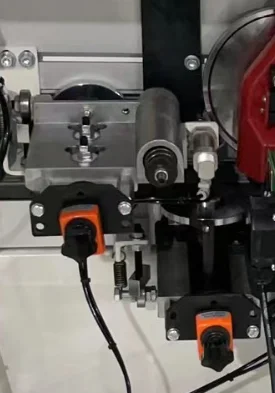

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

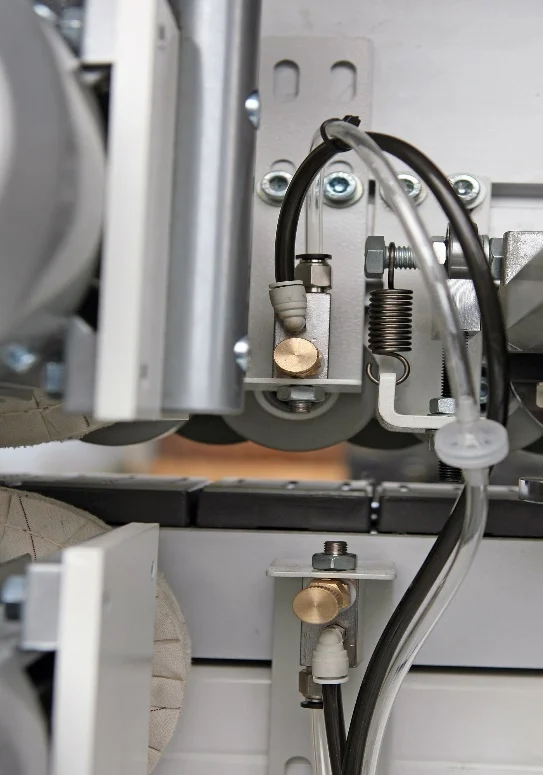

ПОДАЧА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях.

2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом.

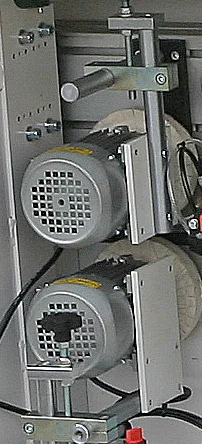

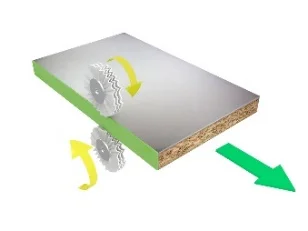

ПОЛИРОВКА

Полировка необходима для финишной обработки кромки.

Данная операция обеспечивает:

• Блеск обработанной поверхности,
• Очищает от загрязнений,
• Восстанавливает цвет после циклевочного узла.
• Формирует микро радиус у тонкой кромки (притупляет острый край).

Полирующий агрегат два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18 кВт.
