Автоматические кромкооблицовочные станки WoodTec

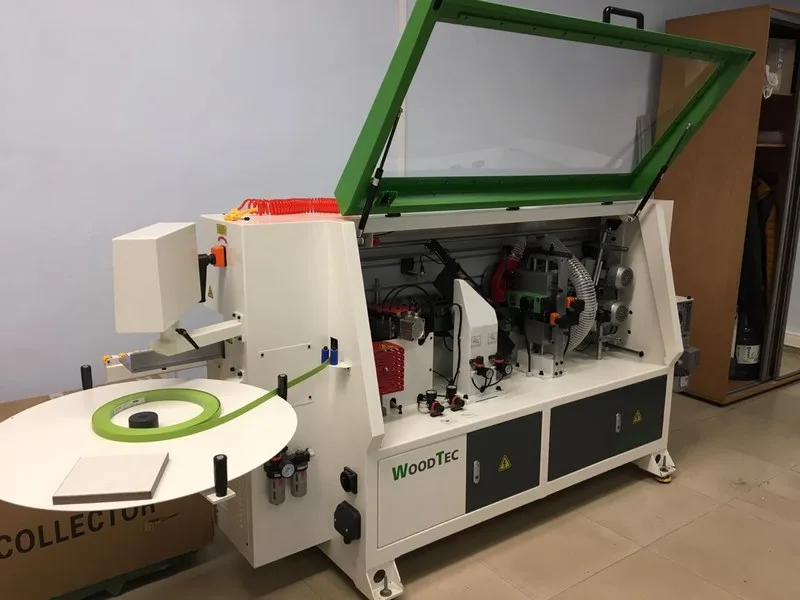

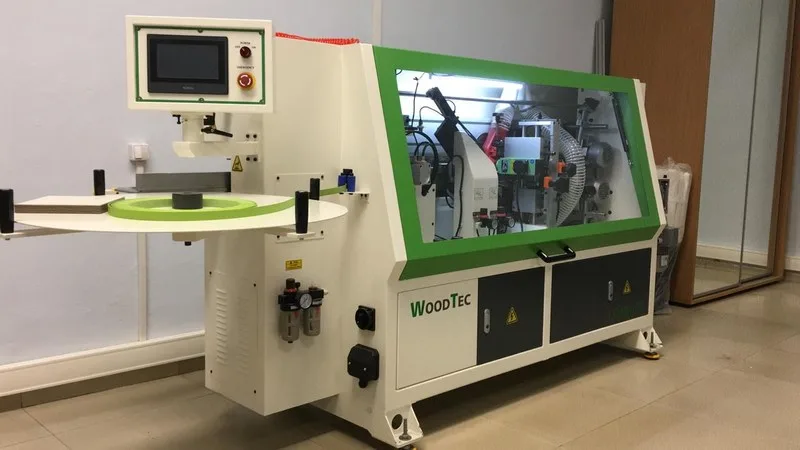

Автоматический кромкооблицовочный станок WoodTec Compact
Артикул: CN143
1 057 333 ₽
В наличииЦена и наличие уточняются в коммерческом предложении. Карточка для печати и PDF
Изотова Алина Николаевна
Менеджер отдела продаж оборудования и инструмента +7-902-140-86-69
Закупка по тендеру или по ТЗ: пригласить в тендер.
- Торцовка, фрезеровка, радиусная циклевка и полировка в станке длиной 2,75 м
- Скорость подачи 12,5 м/мин
- Пульт управления Touch Screen с подсказками по неисправностям
- Станок с уникальными опциями, таким как радиусная цикля и предварительный разогрев торца детали
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Cхемы обработки

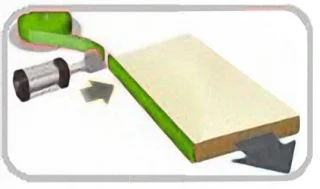

| 1. Подача кромки | 2. Клеевой узел | 3. Гильотина | 4. Пресс группа |
|
|
|
|
| 5. Узел 2-х моторной торцовки | 6. Чистовой узел фрезерования свесов | 7. Узел радиусной циклевки | 8. Полировальный узел |
|
|
|
|
Отличительные особенности
- Скорость подачи 12,5 м/мин;
- Подогрев направляющей линейки;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
- Циклевка радиусная;
- Полировальный узел 2 х 0,18 кВт 1400 об/мин;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Магазин подачи рулонного кромочного материала;
- Пульт управления на передней панели станка;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Конструктивные особенности
|
Клеевой узел
|
|
|
|
Торцовочный агрегат
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации. Отличительные особенности:
|
|
Узел фрезерный снятия свесов
|
|
Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
|
|
Полировка Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт. |
|
Панель управления Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали. |
|
|
Настройка на толщину детали С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации. |
| Толщина кромочного материала, мм | 0,4–3 |
|---|---|
| Толщина детали, мин/макс, мм | 12–55 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 120 × 80 |
| Скорость подачи, м/мин | 12,5 |
| Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 х 0,22 |
| Обороты пил, об/мин | 12 000 |
| Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм | Ø75; Z = 4; R2 |
| Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,37 |
| Обороты, об/мин | 1400 |
| Полировальный узел – мощность, кВт | 2 х 0,18 |
| Общая мощность, кВт | 5,11 |
| Питающее напряжение (3 фазы), В | 380 |
| Давление сжатого воздуха, бар | 6,5 |
| Длина, мм | 2750 |
| Ширина, мм | 750 |
| Высота, мм | 1270 |
| Масса, кг | 660 |
Значения-ссылки ведут к подборке моделей с таким же параметром.
Сопровождаем оборудование после покупки. Условия и стоимость каждой услуги фиксируем в коммерческом предложении.
Доставка и монтаж по договору. Способ, сроки и стоимость доставки менеджер указывает в коммерческом предложении, оплата: оплата и возврат.
Информация на странице не является публичной офертой (ст. 437 ГК РФ). Цена и наличие подтверждаются в коммерческом предложении или счёте.
, чтобы уточнить условия получения.
Режущий инструмент и расходные материалы для оборудования подбираем под модель.
